STM学习笔记--STM32F10X时钟

designapp

　　一：系统(SYSCLK)时钟3种 (注：时钟频率较高)
　　HSI振荡器时钟 8MHZ
　　HSE振荡器时钟 4-16MHZ
　　PLL 时钟 2-16倍频 PLL的设置必须在其激活前完成，激活后不能改变其状态。
　　1:HSI为内部8MHz RC振荡产生，启动时间比HSE短，精度较低。出厂校准精度为1%(25℃)。校准值存放在HSICAL[7：0]。
　　软件判断HIS是否启动完成：通过判断HSIRDY位是否为1。启动时，等HIS稳定后，硬件置位HSIRDY。可以产生中断，如果中断使能(RCC_CIR)。
　　时钟切换：HSI在复位后为默认系统时钟，若改变时钟源，需等到目标时钟源准备就绪，才能够发送切换。准备就绪的标准是：RCC_CR寄存器里的状态位。
　　


　　2:HSE时钟
　　产生方式两种：
　　à外部时钟源(HSE旁路)：最大至25MHz
　　à外部晶体/陶瓷谐振器(HSE晶体)：4-16MHz 负载电容需根据晶振调试

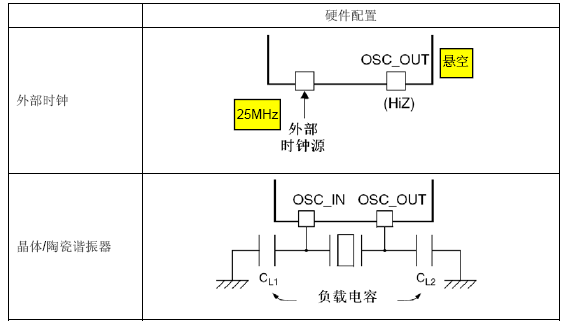

　　硬件配置：
　　


　　软件判断HSE是否稳定：HSERDY=1，则HSE稳定。启动时，得等到HSE稳定时，硬件置位HSERDY。可以产生中断，如果中断使能(RCC_CIR)。
　　3:PLL为倍频HSI RC及HSE时钟。
　　

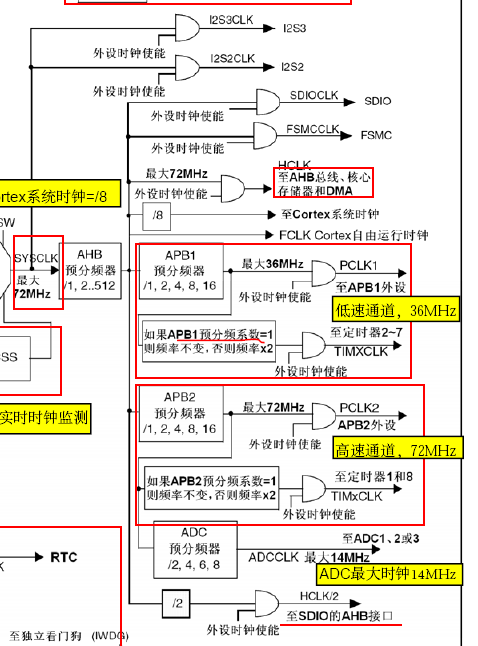

　　SYSCLK外设应用
　　SYSCLK时钟 àI2S2/I2S3
　　àAPB预分频器(1-512)
　　à USB时钟48MHZàUSBCLK
　　à SDIO, FSMCCLK
　　à (HCLK最大72M)AHB总线，核心存储器，DMA
　　à APB1预分频器(1-16)最大时钟36MHZà PCLK1
　　à APB2预分频器(1-16)最大时钟72MHZ àPCLK2
　　à HCLK/2àSDIO的AHB接口
　　PCLK1给APB1外设使用
　　(DAC,，PWR，BKP，CAN，USB，I2C(1-2)，USART(2-5)，SPI(2-3)，WWDG，TIM2-7)
　　PCLK2给APB2外设使用
　　(ADC(1-3),，USART1，TIM(1，8)，SPI1，IOP(A-G),AFIO)
　　

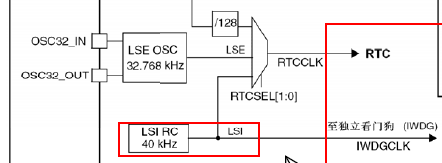

　　二：低速时钟LSE/LSI应用于RTC及IWDG
　　同理LSE 分为 àLSE旁路
　　àLSE外部晶体/时钟
　　LSE稳定软件判断：LSERDY为1，启动时，等待时钟稳定，当时钟稳定后，硬件置1。可以产生中断。
　　应用：RTC
　　LSE OSC 32.768KHZ à RTC
　　LSI为内部RC振荡，等待LSIRDY为1，若稳定，硬件置1，可以产生中断。
　　应用：独立看门狗IWDOG及RTC
　　LSI RC 40KHZ(30-60KHZ) à RTC 及 IWDG
　　


　　三：时钟安全系统：CSS
　　作用是检测HSE是否出现故障，若出现故障，HSE自动关闭，立即产生中断NMI，直到CSS位中断挂起位(RCC_CIR)被清除。
