例说FPGA连载27：7寸工业液晶屏子板设计

发布时间：2016-9-2 15:26 发布者：rousong1989

例说FPGA连载27：7寸工业液晶屏子板设计

特权同学，版权所有

配套例程和更多资料下载链接：

http://pan.baidu.com/s/1c0nf6Qc

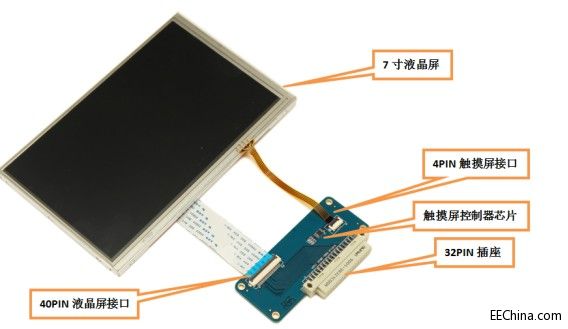

SF-L70子板以及液晶屏的实物照片如图2.47所示。

图2.47 SF-L70子板实物照片

SF-L70子板连接到FPGA的主要接口定义如表2.8所示。

表2.8 SF-L70子板连接引脚定义

名称	位置	功能描述
AWSDA	P3-5	触摸屏控制器芯片的IIC数据信号。
AWSCL	P3-6	触摸屏控制器芯片的IIC时钟信号。
AWIRQ	P3-7	触摸屏控制器芯片的IIC中断信号。
LCD_ADJ	P3-8	液晶屏背光控制信号。
LCD_DE	P3-9	液晶屏数据总线使能信号。
LCD_B4	P3-10	液晶屏蓝色数据总线。
LCD_B3	P3-11	液晶屏蓝色数据总线。
LCD_B2	P3-12	液晶屏蓝色数据总线。
LCD_B1	P3-13	液晶屏蓝色数据总线。
LCD_B0	P3-14	液晶屏蓝色数据总线。
LCD_G5	P3-15	液晶屏绿色数据总线。
LCD_G4	P3-16	液晶屏绿色数据总线。
LCD_G3	P3-17	液晶屏绿色数据总线。
LCD_G2	P3-18	液晶屏绿色数据总线。
LCD_G1	P3-19	液晶屏绿色数据总线。
LCD_G0	P3-20	液晶屏绿色数据总线。
LCD_R4	P3-21	液晶屏红色数据总线。
LCD_R3	P3-22	液晶屏红色数据总线。
LCD_R2	P3-23	液晶屏红色数据总线。
LCD_R1	P3-24	液晶屏红色数据总线。
LCD_R0	P3-25	液晶屏红色数据总线。
LCD_CLK	P3-26	液晶屏数据同步时钟信号。

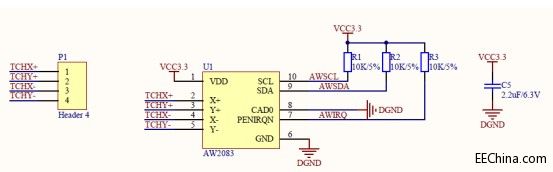

如图2.48所示，这里用到的触摸屏控制器芯片AW2083数字端通过IIC总线与FPGA进行通信，模拟端则由四个输入方向X+、X-、Y+、Y-组成，它们直接连接到电阻式触摸屏的FPC上。

图2.48 触摸屏驱动电路

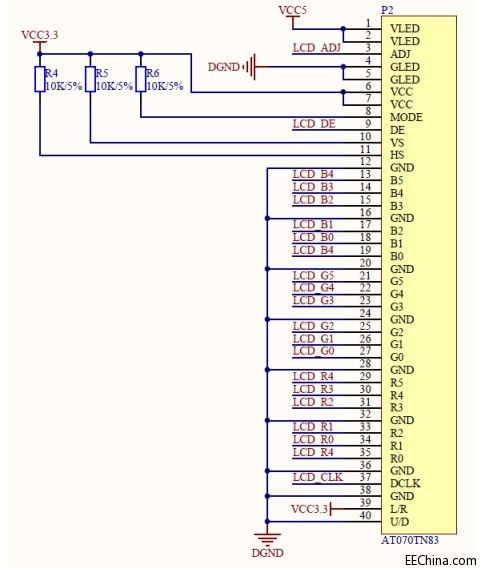

如图2.49所示，这是连接到7寸液晶屏电路的FFC插座接口，它通过FPC（俗称“软排线”）连接到液晶屏上。

图2.49 液晶屏接口电路
