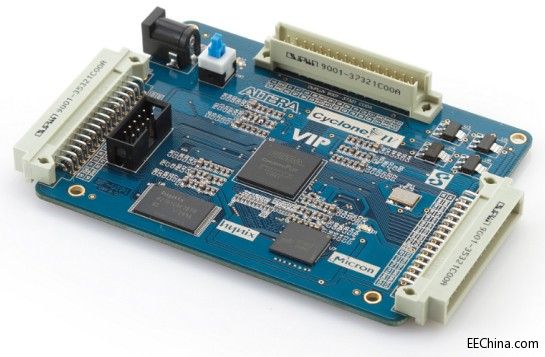

例说FPGA连载21：扩展外设子板设计 特权同学，版权所有 配套例程和更多资料下载链接： http://pan.baidu.com/s/1c0nf6Qc 如图2.34所示，围绕FPGA器件设计的核心板，它的诱人之处在于引出的3个32PIN插座。这3组可扩展的接口，可以连接各种各样的外设子板，可以作为一个 电子爱好者无限DIY的平台。针对于这个核心板，我们目前已经推出的可用于实现一些项目工程的外设子板有AD/DA外设子板、UART/ USB外设子板、FX2（USB 2.0）外设子板、 CMOS摄像头子板、AV视频采集子板设计、7寸工业液晶屏子板、VGA显示驱动子板和 HDMI显示驱动子板。 图2.34 FPGA核心板实物照片 如表2.1所示，这是我们目前推出的核心板和各个子板的主要外设列表。 表2.1 各个子板的外设列表 模块名称 | | | ● Cyclone IV FPGA ● 64Mbit SPI FLASH ● 32M*16bit DDR2 SDRAM ● 128M*8bit NAND Flash ● 3.3V/2.5V/1.8V/1.2V电源转换 电路● 25MHz有源晶振 ● RC复位电路 ● 1个电源插座 ● 1个电源开关 ● 1个电源指示灯 ● 1个FPGA控制指示灯 ● JTAG插座 ● 3个32pin扩展插座 | | ● AD芯片TLC549 ● 1个32pin的插座 ● 1个有源蜂鸣器 ● 4位7段数码管 | | ● 1个32pin的插座 ● USB芯片CH376S ● USB转UART芯片FT232 ● 12MHz晶体 ● 2个轻触按键 ● 1个SD卡插座 ● 1个USB插座用于USB传输 ● 1个USB插座用于UART传输 | | ● 1个32pin的插座 ● 2个30PIN引脚引出插座 ● 24MHz晶体 ● USB控制器芯片CY7C68013 | | ● 1个32pin的插座 ● 200万像素CMOS摄像头芯片MT9D111 | | ● 1个32pin的插座 ● 3个标准RCA端子 ● 28.63636MHz有源晶振 | | ● 1个32pin的插座 ● 4PIN的FFC插座用于连接触摸屏 ● 40PIN的FFC插座用于连接液晶屏 ● 配套1块7寸800*480真彩液晶屏 | | ● 1个32pin的插座 ● DAC芯片ADV7123 | | ● 1个32pin的插座 ● 1个标准HDMI Type-A插座 ● HDMI传输芯片ADV7513 ● 1颗1.8V LDO芯片 |
|
