SM2087之光电引擎方案与HV-COB-LED方案的应用

zmk816

      SM2087是一款高功率因数、分段式线性恒流LED驱动芯片，适用于光引擎和HV-COB-LED等LED照明领域。采用我司恒流控制专利技术，无需变压器、电感和高压电解电容，即可实现恒流精度小于±5%，效率大于90%，功率因数大于0.98和谐波小于20%的系统特性。输出电流可由外接电阻调节，易于批量化生产，具有过温等多种保护功能。

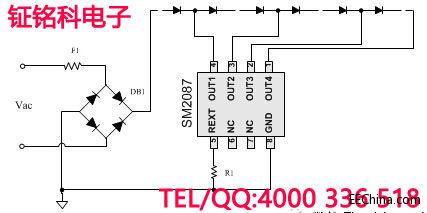

电路原理图

特点
1、专利的高压自启动及供电技术实现独特的高压自供电；
2、专利的恒流控制技术实现高精度的恒流输出；
3、智能的温度补偿技术实现负温度系数及过温保护功能；
4、单颗最大功率8W，并联使用可倍增功率/电流；
5、芯片可与LED共用PCB板，易于批量化生产；
6、芯片应用系统无EMI问题；

典型应用之一：高压集成灯珠、光引擎方案
    在220Vac市电输入条件下，7W的球泡灯方案仅需28个9V高压集成灯珠，无需高压电解电容、无需变压器和电感。SM2087与高压集成灯珠共用铝基板，易于批量化生产，是无电源化的光引擎方案。本系统主要参数：功率因数0.989，THD15.2%，效率91.1%。

系统规格

典型应用之二：HV-COB-LED方案
    目前，已有多家客户采用SM2087实现了HV-COB-LED方案：将SM2087与LED灯珠集成在一个COB光源中，其LED灯具实现了彻底的无电源，将HV-COB-LED直接接入市电就可使用，可应用在各种LED灯具上，让LED照明更加简单，寿命更久。同样的，本应用具有高功率因数、低THD和高效率的特点。
