概述 1： 采用TI高精度控制器，按照（符合）WPC（Qi）标准。 2：RXTX间数据通信能力强，无线充电发送距离远，RX TX线圈之间高度达到15mm,（相对TI方案,高度7.5mm）摆放更自由，方便，跟踪能力更强。 3：RXTX间数据通信能力强，中心偏移距离范围更宽．RX TX线圈只要有1/3（TX线圈直径40mm ）相对，便数据通信正常，实行无线充电。（相对TI方案，RX TX线圈至少有1/２（TX线圈直径40mm ）相对）摆放更自由，方便． 4：采用5V/1-2A输入供电方式更通用，方便。使用5V/1A的手机适配器可以供手机无线充电输出4.2V/820mA或者4.2V/700mA。 5：无线充电接收板最大输出：5V1A。 6：安全性能更好，温升更低，（相对TI方案，因为KF720效率比TI高，同时内有软件处理，如果温度达到45℃，无线充电便会降额，如由5V/1A输出降为5V/500mA,如果降额充电还有温升，便会POWER OFF，达到正常温度，自动继续无线充电．不像TI方案，温度高就直接关机．） 7:无线数据传送Command +DATA（接收板的：输入电压，输出电压，输出电流，电池温度，PCB板温度，电池电量）发射板都能监控。 输入特性:输入电压范围：从5V到6.5V, MICRO USB 输入. 符合WPC（Qi）标准，发射频率100—200Khz。 发射功率: 发射功率在输入5V2A条件下，最大发射功率：10W,空载功耗小于0.3W.工作模式下功耗0.7-7.5W。能实现0待机功能。 发射距离： RX TX间数据通信能力强，无线充电发送距离远，RX TX线圈之间高度达到15mm 发射线圈中心偏移： RX TX间数据通信能力强，中心偏移距离范围更宽．RX TX线圈只要有1/3相交叉，（接收线圈中心活动范围达到，45x52mm.）便数据通信正常，实行无线充电。 无线充电接收板最大输出：5V1A。转换效率高达76%

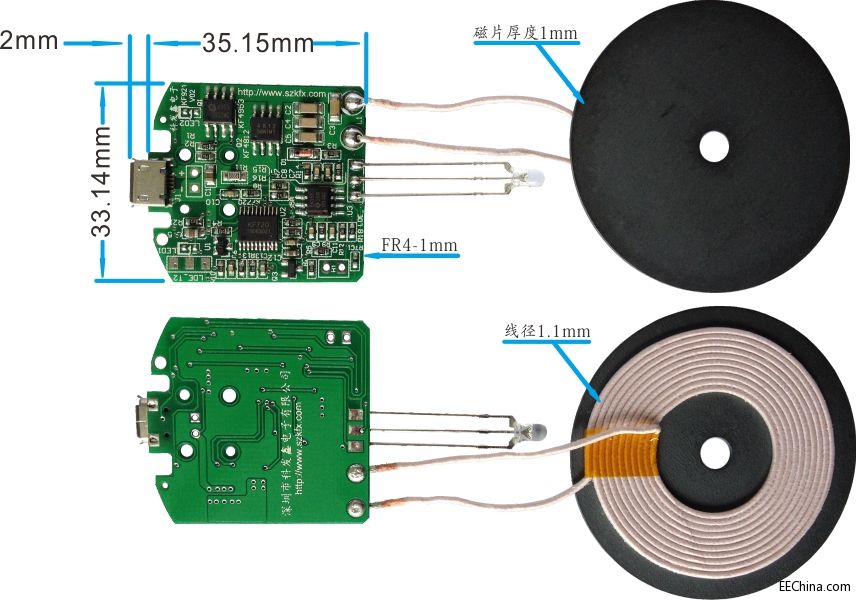

KF921低成本单线圈无线充PCBA板
符合：EMI/EMSStandards/EMI/EMS标准（深圳科发鑫电子 13612817630 彭生）
|
