ZigBee、GPRS在充电桩中的应用

发布时间：2016-5-23 11:30 发布者：designapp

关键词： ZigBee , GPRS , 充电桩

在国家政策一轮又一轮的推动下电动汽车充电桩越来越普及，人们对桩的要求也越来越高。车主不仅要知道哪些桩离自己最近、哪些桩现在空闲可以充电、充上电之后又要知道当前的充电状状态。使用ZigBee+GPRS可以轻松实现。

1、互联网时代下的充电桩

现在随着互联网技术的发展，组网的方式也越来越丰富，充电桩APP的功能也越来越强大。有了充电桩APP人们就能够轻松知道附近哪些桩可以用、桩的充电桩状态是什么。所有充电桩APP应用基础是充电桩可以联网。

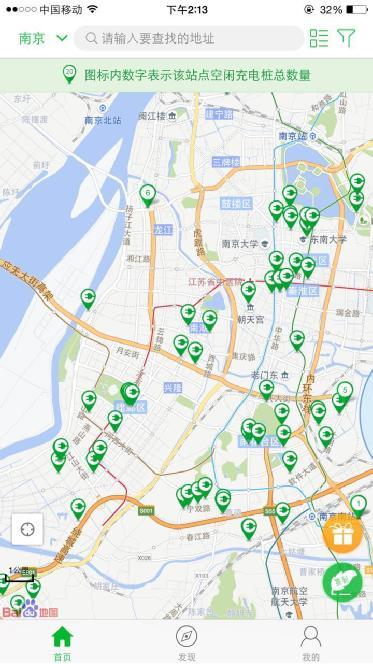

图 1充电桩app

2、充电站简介

充电桩分为直流桩和交流桩，有的充电站建有交流桩有的建有直流桩，也有的交直流都桩都具备。一般一个小规模充电站有十几个桩位，大规模充电站有几十个桩位。

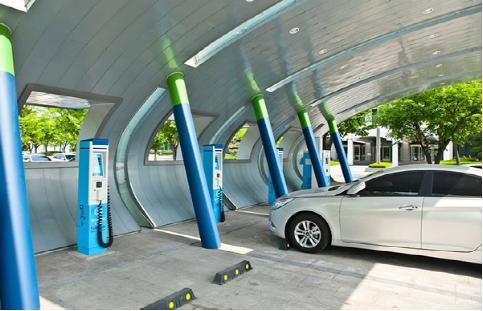

图 2 充电站/

3、有线方式组网

每一个桩通过CAN总线将自身的状态上传给主机，然后主机再通过以太网将数据传到后台服务器，app处理后台的数据将信息传递给最终的用户。这种方法的缺点是现场必须能够接入互联网，而且后续想再增加新的充电桩就非常的麻烦。

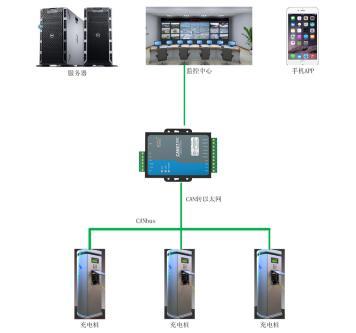

图 3 充电站有线组网

4、无线方式组网

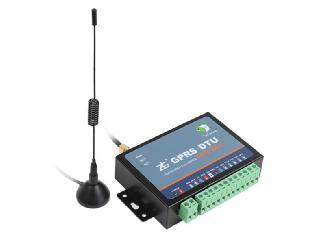

在每一个桩上面都装有一个ZigBee模块，任意选择一个节点作为主节点，主节点负责将子节点的数据进行采集处理，然后再通过GPRS DTU上传到后台的服务器。这种方法的好处是现场不需要通讯线缆且不需要有接入互联网的接口，如果后续想再增加充电桩也比较容易。

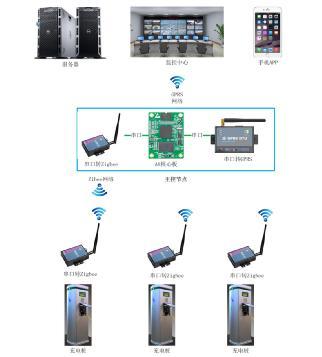

图 4 充电站无线组网

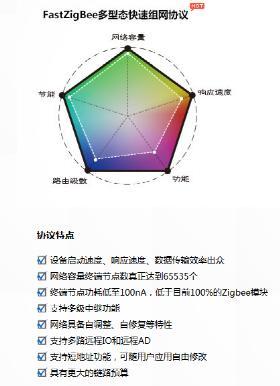

如果在每一个桩上面安装GPRS DTU成本有点高，而且每一个GPRS DTU都要进行充值维护很麻烦。所以一般选择ZigBee设备将每一个桩先进性组网，再通过GPRS DTU进行上传。致远电子的ZBCOM-300IE配有FastZigBee组网协议，可以实现数据透传，且组网非常方便。
