Xilinx FPGA入门连载75：波形发生器之板级调试
发布时间：2016-4-27 18:12
发布者：rousong1989
|
Xilinx FPGA入门连载75：波形发生器之板级调试 特权同学，版权所有 配套例程和更多资料下载链接：

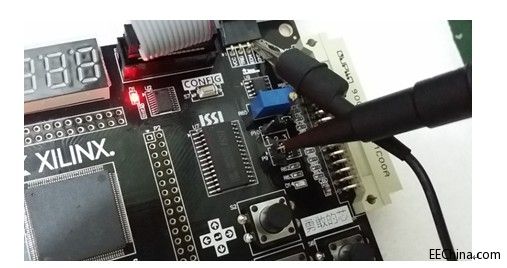

连接好下载线，给SP6开发板供电。 打开ISE，进入iMPACT下载界面，将本实例工程下的sp6.bit文件烧录到FPGA中在线运行。 如图所示，我们可以用示波器探头连接P9的PIN1或PIN2（图示直接连在跳线帽上了）。

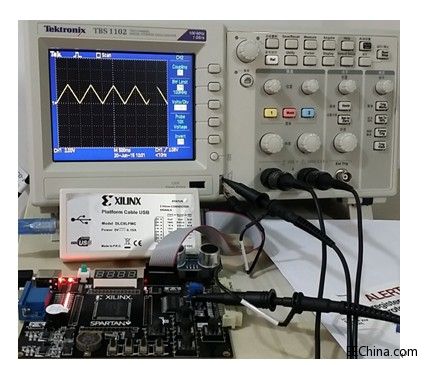

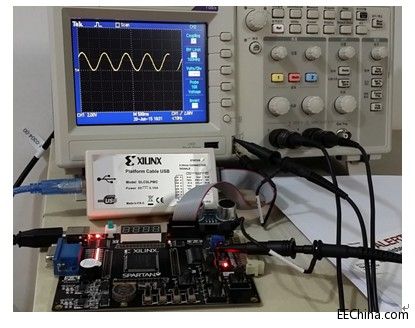

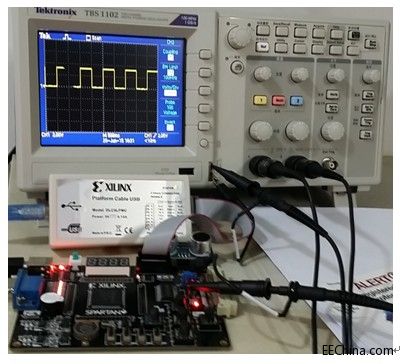

当我们按照下面的方式拨动4个拨码开关到相应状态时，对应的波形就会呈现出来。
注：X表示任意状态，ON或OFF。
|
