仿真图解：高增益0.5W驱动放大器为什么适合Pico cell
发布时间：2016-3-10 09:07
发布者：designapp
|

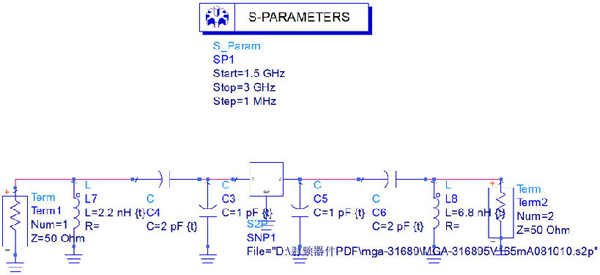

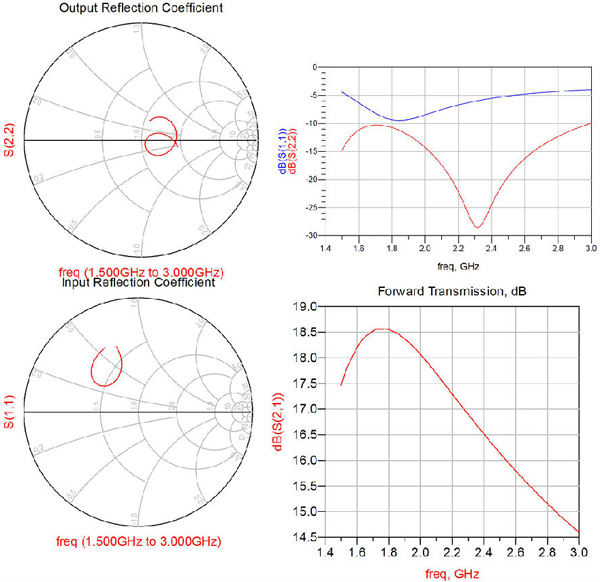

随着LTE的发展，Pico-cell逐渐广泛应用，Pico-Cell是一种小型基站，可在100至200米范围内同时支持200个用户接入。在大型建筑物、购物中心以及人口密集的热点区域，Pico-Cell可以增加LTE网络容量，提升网络业务质量和稳定性，保障用户体验。相比于宏基站，Pico-Cell体积小巧(相当于目前RRU体积的三分之一)，功耗更低。与Femto-Cell(支持10米覆盖范围和20个用户接入的毫微微蜂窝基站)相比，Pico-Cell能支持更多的用户接入及更广泛的覆盖。 在世强代理的AVAGO产品线里功放MGA-31689适用于Pico产品，其1db压缩点为27.6dBm，，LTE的PAR为8.5db，则MGA-31689在19dBm输出功率时，满足LTE高线性度的要求，即满足在LTE的数据吞吐的要求。 其次，MGA-31689的增益是18dB，在仿真时，平衡各方面性能，其增益有16db，一般Transceiver输出功率为-30dBm~10dBm,那么16db增益是满足系统的功率的输出要求的。 其仿真性能如下：  图1 仿真结果 从仿真性能来看，在1.5G~3Ghz频段里，增益随频率增加而减少，可在PICO产品里做数字ATT或者基带做衰减来实现增益的平衡;另外，SMITH原图中,S22相对驻波较好，收敛性相对于S11好，位置靠近原点，这有助于对功放本身的输出功率，线性性能进行优化。  图2 仿真原理图 从仿真原理图来看，外围匹配值跟datasheet有所不同，这可以根据实际板材对应的电路性能或者实际指标要求进行调整。 MGA-31689出色性能为PICO产品提供好的信号覆盖和高质量的信号传输，在LTE时代，更好地满足人们在室内进行手机上网及其他数据业务需求。现MGA-31689已可通过世强订购，欢迎拨打世强服务热线电话40088-73266 获得专业快捷的服务! |
