米尔科技推出TI 3354充电桩计费控制单元解决方案
发布时间：2016-3-4 16:44
发布者：runqrs
|
充电桩概念轰轰烈烈好多年，一直未有长足的进展。最近，终于盼来一项国家电网公司的标准《电动汽车非车载整车直流充电机通用技术规范》（以下简称《规范》），充电桩产品终于开始实现井喷式发展。 国家电网公司，简称国网，是一家国家控股公司，主要为国家社会提供电力。国网下直属有N多个电力和保险相关的企业，南瑞集团、许继集团、山东鲁能、国家电网党校、英大国际控股集团等等，都是国网的小弟。 我们今天要说的“国网充电桩计费控制单元”就是国网发布的一项规范，想想，这么多下属公司，这么大的中国市场。。。。 闲话少扯，言归正传。以下我们就这一计费单元做个系统的了解。 单说原理，可能会有点枯燥，我们配一张图再来看。

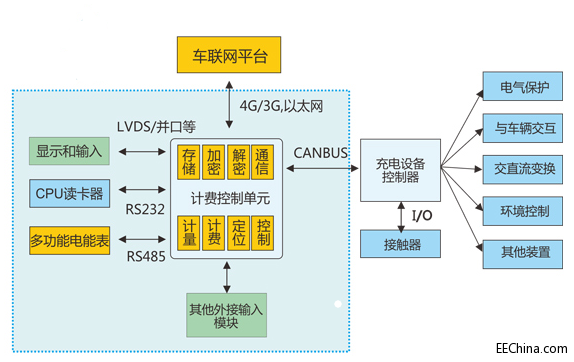

图1 充电桩主要分两大块：充电设备控制器和计费控制单元。 计费控制单元则负责计费收费，以及其他的一些扩展功能，比如LCD显示、RS232读取计费卡、RS485电表交互、3G/4G网络与各类车联网交互等。计费控制单元也是充电桩中极其重要的部分。试想，如果充电桩主没有任何收入，哪来的动力新添更多的充电桩，又如何推广普及。 考虑到充电设备控制器已经有成熟的方案，我们着重讲讲计费控制单元。 《规范》中，对计费控制单元软硬件的技术参数要求（摘选）如下。
这个规范包含了工业控制系统中大部分的应用功能，以及比较时尚的3G/4G全网通通信功能。一般工控开发板基于稳定性的考虑，很少会用Linux 3.14这么高度版本。而开源的、商业级的工控板虽然软件版本（Linux和Qt）非常前卫，但在芯片级就无法满足要求。 就当前实力而言，国内有少部分厂商有能力做出稳定而成熟的方案。作为参考，我们选择其中一家：米尔科技的方案进行说明。

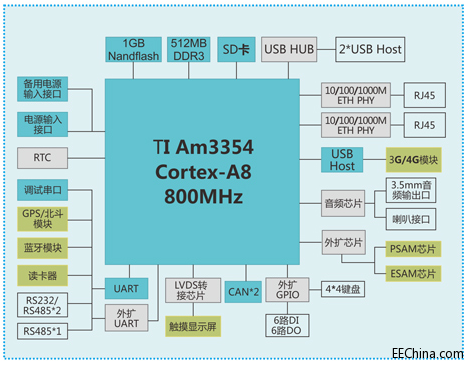

图2 这是米尔科技根据《规范》量身设计的一款现成的”充电桩计费控制单元“解决方案，覆盖了所有所需的硬件和软件。核心CPU采用制定的TI AM3354芯片，双1000M网络、PSAM/ESAM加密芯片、GPS/北斗定位模块、蓝牙、RS232、RS485、CAN接口，以及Linux 3.14版本等都是按照要求设计。如下是这一方案的实物图。
图3 （该方案官方地址为：http://www.myir-tech.com/chargingpile.asp） （该方案官方地址为：http://www.myir-tech.com/chargingpile.asp ） |
