ISE时序约束笔记6——Timing Groups and OFFSET Constraints
发布时间：2016-2-18 14:09
发布者：designapp
|

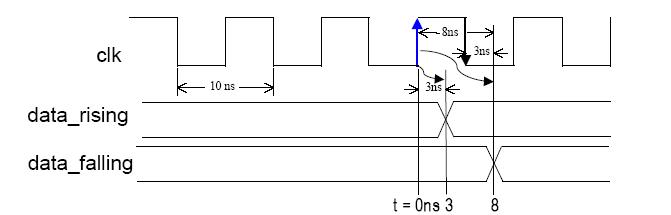

回顾全局OFFSET约束 在时钟行中使用Pad-to-Setup和Clock-to-Pad列为所有出于该时钟域的I/O路径指定OFFSETs。 为大多数I/O路径进行约束的最简单方法——然而，这将会导致一个过约束的设计。 指定管脚的OFFSET约束 使用Pad-to-Setup和Clock-to-Pad列为每个I/O路径指定OFFSETs。 这种约束方法适用于只有少数管脚需要不同的时序约束。 更常用的方法是： 1. 为Pads生成Groups 2. 对生成的指定Groups进行OFFSET IN/OUT约束 双沿时钟的OFFSET约束 OFFSET约束指明了FPGA管脚的输入数据和初始时钟之间的关系。 初始时钟沿在周期约束定义中出现关键词“高”和“低”。 ——高：初始时钟上升沿(默认)，即上升沿锁存数据 ——低：初始时钟下降沿 如果所有的I/O都由时钟的一个沿控制，那么你可以使用这个关键字高或低进行周期约束。 如果两个沿都用到，你就必须进行两个OFFSET的约束。 ——每个OFFSET对应一个时钟沿 ——DDR寄存器也是这样使用的一个例子 双沿时钟的OFFSET IN约束  输入数据在上升沿或者下降沿之前3ns有效——周期约束为10ns，初始上升沿，占空比为50%。 为每个时钟沿生成一个时钟Groups ——输入时钟的上升沿，OFFSET = IN 3ns BEFORE CLK; ——输入时钟的下降沿，OFFSET = IN -2ns BEFORE CLK;(在初始时钟的上升沿后2ns = 时钟下降沿前3ns) 双沿时钟的OFFSET OUT约束  输出数据必须在时钟的上升沿或者下降沿后3ns内有效——周期约束为10ns，初始上升沿，占空比为50%。 为每个时钟沿生成一个时钟Groups ——输入时钟的上升沿，OFFSET = OUT 3ns AFTER CLK; ——输入时钟的下降沿，OFFSET = OUT 8ns AFTER CLK;(在初始时钟的上升沿后8ns = 时钟下降沿后3ns) 问题思考 特定路径时序约束如何改善了设计性能? 你如何约束这个设计使其内部时钟频率达到100 MHz? 输入(数据)将在时钟CLK的上升沿到达前3ns内有效。输出数据必须在时钟CLK的下降沿后4ns内稳定下来。写出合适的OFFSET约束?  问题解答 特定路径时序约束如何改善了设计性能? ——它使得执行工具更加灵活的达到你的时序要求。 你如何约束这个设计使其内部时钟频率达到100 MHz? ——给时钟信号CLK施加一个10ns的全局周期约束。 写出合适的OFFSET约束? ——OFFSET = IN 3 ns BEFORE CLK; OFFSET = OUT 4 ns AFTER CLK; |
