AVR微控制器处理正交编码器信号只需不到1μs的时间
发布时间：2016-2-15 10:53
发布者：designapp

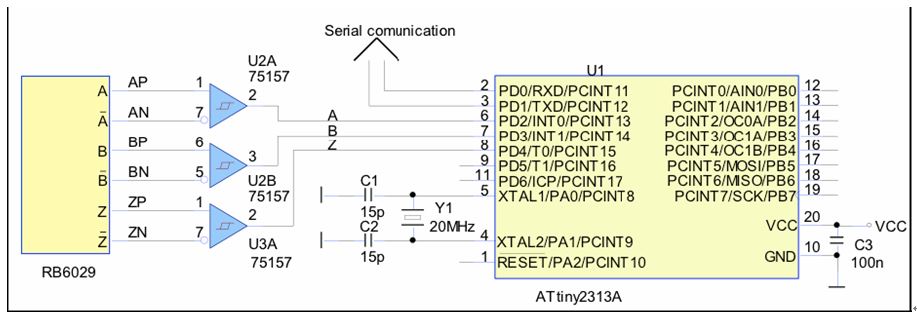

高速读取正交编码器信号(比如1MHz，或1m/s，分辨率是1μm)通常需要专用硬件。本设计实例展示了一种简单的方案，它只使用了一个型号为ATtiny2313A的AVR微控制器就能实现这个功能（图）。当然，微控制器也可以通过串口连接到其它器件，或者将测量到的位置信息显示在与端口PB连接的本地液晶显示器上。另外，还可以将一个或多个LED增加到信号误差条件中。  图:用ATtiny2313A读取正交信号；Z索引信号是可选的。 在这个实现中，中断处理程序非常重要。它可以在不到1μs的时间内读取输入信号A和B。差分信号AP/N和BP/N由SN75157接收器处理，如果你的编码器输出的是逻辑电平信号，甚至无需处理。 处理器经配置可以根据端口PD引脚的任何变化产生中断。这个中断位于中断矢量表的最后，因此无需跳转指令，进而可以减少2-3个时钟(100～150ns)的中断服务时间。 通过以前信号和当前信号之间的异或(XOR)操作(Aold?Bnew 或Anew ?Bold)可以判断当前位置是在以前位置基础上增加了还是减少了。Aold和Bold是状态改变前的A和B信号，Anew和Bnew是在中断发生后的值。中断处理程序在PCIsubroutine1.txt文件中。 中断处理程序的执行时间是800～850ns(16～17个时钟)。为了尽量减少中断服务例程(ISR)的执行时间，需要使用一些专门的寄存器，这些寄存器一定不能再被主程序使用： ·R10用于保存SREG，并检测新中断的激活 ·R11和R12用于新旧状态 ·R24和R25用于位置传感器 计算当前位置只需一个时钟周期。缺点是位置只有65536个值。你可以用3个或4个字节来判断位置，此时子程序的执行时间由于增加了必要的指令(使用寄存器对R24、R26、R28或R30)而增加到18-19个周期。 中断处理程序在退出当前ISR之前会检查是否有新的中断。这种情况由SREG中的T位置位通知。实现这种检查后的执行时间将增加3个周期。我们用RB6029(每个圈(rotation)有4000个脉冲)以最快速度测试了子程序的运行，没有发现错误。 在激活中断之前，必须将PCIE2值放进寄存器R12(在使能PCINT2中断和SREG-I标志置位之前先要读取PIND寄存器)。 如果你想使用Z索引信号，位置需要存储在三个寄存器中，因为有1024000个值(4000个/圈；256个圈)。中断处理程序读取数据的过程比较复杂，详见PCIsubroutine2.txt文件。当Z处于激活状态，同时当前位置增加时，长度是19个周期或20个周期。 如果Z索引是激活状态，我们清除角度位置，增加圈的数量，同时检查前面的角度位置是3999。在这个子程序中检测到三个错误：一个错误是叠加了新的中断(就像前一例子中那样)，两个错误与Z索引(检查以前角度位置的正确性)有关。误差计数寄存器rerr1、rerr2和rerr3应该由用户来定义。为了初始化系统，需要执行InitIndexZ.txt程序，它会等待Z被激活。 |
