如果让热噪声“变废为宝”
发布时间：2015-12-14 13:20
发布者：designapp
|

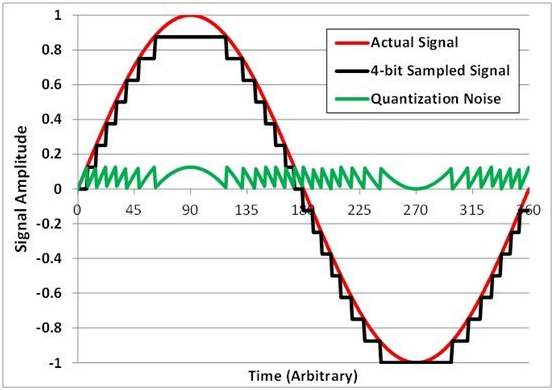

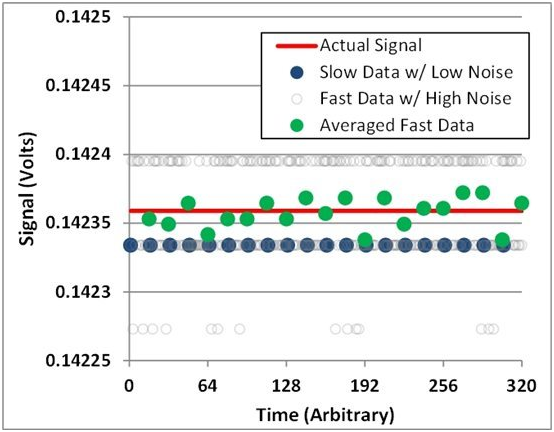

模拟设计中的热噪声几乎总属于寄生特性，需要不惜一切代价加以避免。输入滤波、PCB 板面布局和接地连接都是良好模拟系统中最重要的因素，但用户总能在模拟系统中找到一定量的 Johnson-Nyquist 热噪声和闪烁噪声。 另一种噪声源，即量化噪声比热噪声和其他噪声源更重要。当信号从模拟转为数字时会产生量化噪声。 图 1 显示了 4 位模数转换器 (ADC) 数字化正弦波这一极端实例中获得的量化噪声  图1 当您用尺子测量物体时，需要实际读取尺子的刻度来测量物体的大小，对吧?但如果物体的尺寸介于两个刻度之间会怎么样呢?如果必须在量尺刻度的两个点之间进行选择，那么您会选择最接近物体实际尺寸的刻度。两点之前最近刻度的舍入误差就是量化噪声的物理表现形式。 所有 ADC 都会对连接至其输入端的电压执行这种操作。它们会进行信号检测并将实际电压近似为有限数量的步长。ADC 中所用到的步长数量决定分辨率的大小。 高精度 Δ-Σ ADC 的噪声成形特性通常会最大限度地降低热噪声和闪烁噪声。对于 16 位或 16 位以下的器件而言，热噪声远远小于因信号近似而产生的误差。 在此类 ADC 中，大家会发现在低数据速率下数字代码几乎没有发生变化。我们差不多只能在器件读取实际信号时看到量化误差。 这样的性能对很多应用而言已经足够了。但是，我们可以改进量化噪声，这样尽管只有 16 位 ADC 也能实现比 16 位更高的分辨率。 如何实现?添加噪声吗，是的! 通过向 ADC 输入端添加统计随机噪声或高斯噪声，就可让 LSB 开始闪烁，这就是通常所说的抖动。如果我们对多个读入的闪烁进行平均值计算，那么与不会造成代码变化的较低噪声前端相比，结果会更加接近实际值。 实现这种效果的极佳方法就是增大 16 位 ADC 的采样率，直到 LSB 开始闪烁为止。图 2 给出了一个相关实例。更高噪声会让平均值计算获得更准确的结果，同时还能提供相同的吞吐能力。  图2 计算平均值非常简单。例如，使用 16 位ADS1118时设定采样率为 8 个样本每秒，此时大部分系统都会产生无数字代码变化的稳定结果。在这种情况下，绝大多数误差都是量化噪声。然而，如果该器件运行在 128 个样本每秒的采样速率下，噪声就会提高到足以引起数字代码的变化。 为了对 MCU 中的 16 个样本求平均数，需要先累加所有输入结果。随后的除法计算也比较简单，因为样本数是 2 的幂。只需将结果向右移四位即可。这额外的 4 位就是可用的分辨率。只需一点点噪声，在相同数据速率下就能获得更高的分辨率。 |
