EFT干扰:如何避开产品设计中的弯路

发布时间:2015-11-17 14:15    发布者:designapp
关键词: EFT , 电源模块
  摘要:
  从EFT的特性及本质问题出发,分析产品的EFT干扰路径,并采取相应滤波及阻断措施,使电源端口的脉冲群干扰传导或辐射到用电单元时,不会影响用电设备的正常工作。这样来实现产品整个抗扰度的提升。
  关于EFT的干扰问题,主要分实际应用及认证测试两块。在实际应用中,可能会遇到在大功率电机或电闸进行操作时,会影响到控制电路正常工作,我们需要进行整改,以满足功能要求。在一些强制认证产品中,需要通过相关测试标准,具体标准因产品种类不同而不同。

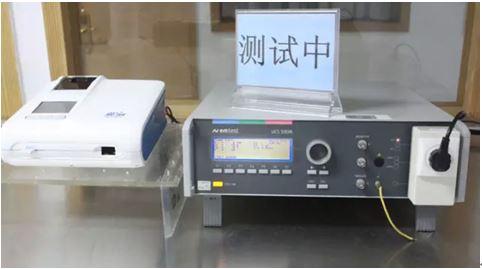

  图1 EFT试验
  EFT试验的主要目的是验证电气和电子设备对诸如来自切换瞬态过程(比如切断感性负载,继电器触点的弹跳等)的各种类型瞬变骚扰的抗扰能力。在电路硬件设计上需要考虑EFT的两个传输路径,即传导干扰和辐射干扰。由于EFT干扰属于共模类型干扰,所以有很大一部分干扰会表现为空间辐射干扰。
  案例设备故障现象
  产品主要功能是控制大功率电机的启动及停止,同时监测电机的运行状态。大部分电机都是感性负载,在电机的启动及停止是就会在供电电网中产生尖峰干扰脉冲,此干扰容易通过供电线及空间辐射干扰到用电设备,一般表现为程序控制异常、设备重启等现象。
  具体现象:当电机启动时,控制单元会出现重启,导致整个系统无法正常运行。
  首先已排除程序问题,接下来就是确认问题点,将电机部分断开单独运行控制部分,异常现象消失。
  失效现象分析及整改
  首先已排除程序问题,接下来就是确认问题点,将电机部分断开单独模拟运行控制部分,异常现象消失。初步确定是电机启动产生的脉冲尖峰干扰所致。接下来主要分析干扰路径,并进行整改。
  经过查看供电电路板,分析总结出以下干扰路径,具体见下图:

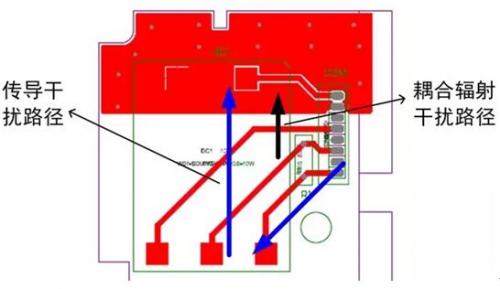

  图2 供电板干扰路径分析
  从上图可知,解决问题必须从这两个方面出发,具体如下:
  1、耦合辐射干扰路径整改:此类干扰主要是要控制好干扰源的距离,或隔离开干扰源。
  2、传导干扰路径的整改:传导干扰主要是通过电源元器件布线路径干扰到用电设备的,此部分干扰需要在传导路径上进行滤波处理。
  根据对原有电源板的分析,具体整改措施如下图:

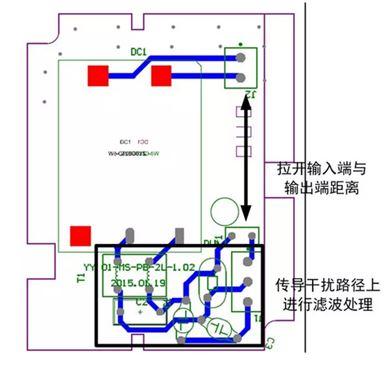

  图3 供电板整改示意图
  经过整改已解决EFT的干扰问题,证明分析电路干扰路径思路正确。另外值得注意的是,除了外围电路设计,选择一款EMC性能优越的电源模块也很重要。目前国内ZLG致远电子在电源模块拥有12余年的研发与应用经验,能为你提供更专业的应用支持。



  图4 AC-DC电源模块
