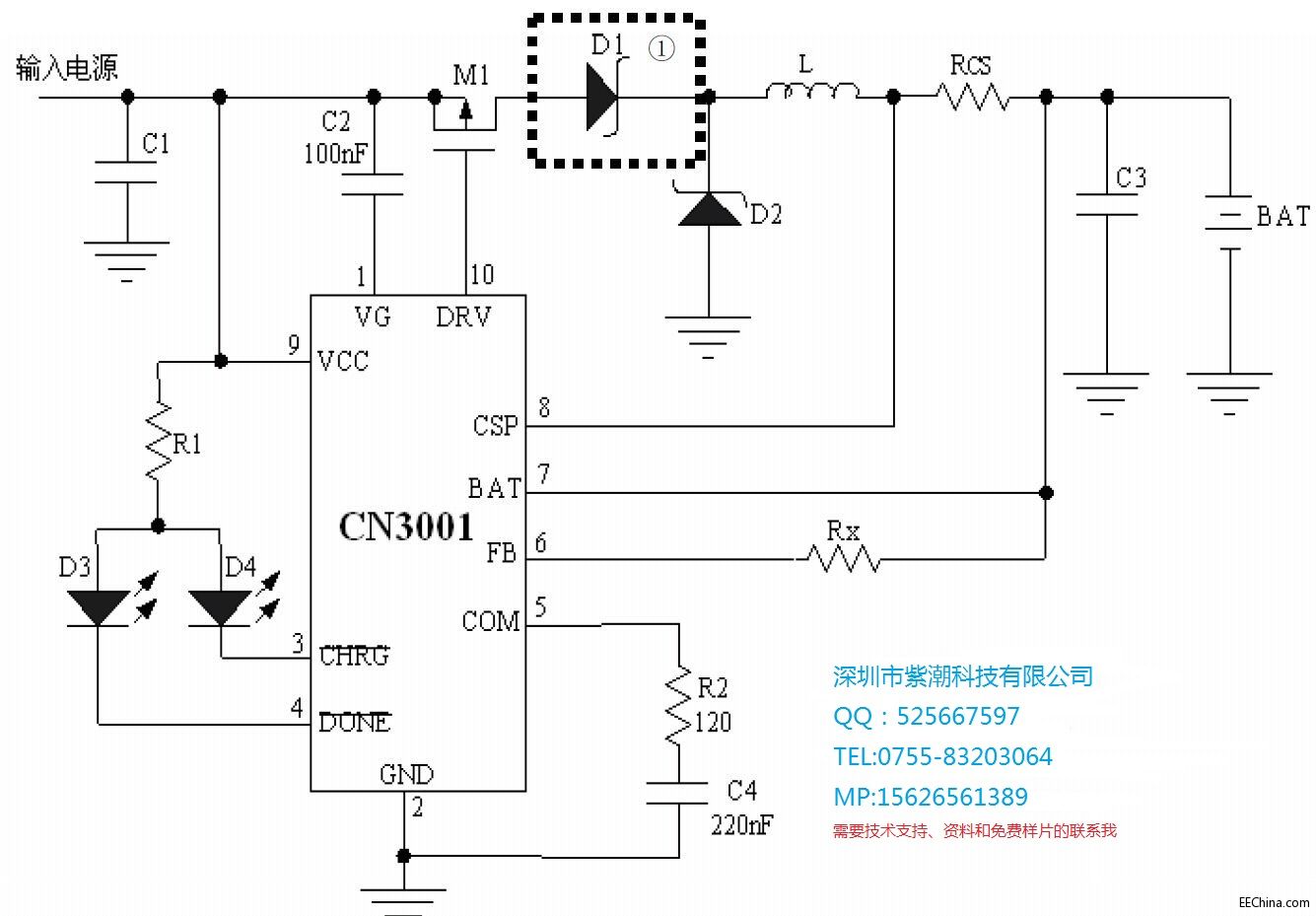

4A单节锂电池充电电路（特别适合大容量移动电源快速充电）- CN3001
发布时间：2015-5-17 23:03
发布者：qwe525667597
|
CN3001 是PWM 降压模式单节锂电池充电管理集成电路，独立对单节锂电池充电进行管理，具 有封装外形小，外围元器件少和使用简单等优点。 CN3001 具有涓流，恒流和恒压充电模式，非常 适合锂电池充电管理。在恒压充电模式，CN3001 将电池电压调制在4.2V，也可以通过一个外部电 阻向上调整；在恒流充电模式，充电电流通过一 个外部电阻设置。 对于深度放电的锂电池，当电池电压低于恒压充 电电压的66.5%(典型值)时，CN3001用所设置的 恒流充电电流的17.5%对电池进行涓流充电。在 恒压充电阶段，充电电流逐渐减小，当充电电流 降低到恒流充电电流的16%时，充电结束。在充 电结束状态，如果电池电压下降到恒压充电电压 的95.5%，自动开始新的充电周期。 特点: 宽输入电压范围：4.5V 到28V 对单节锂电池完整的充电管理 充电电流可达 4A PWM 开关频率：300KHz 恒压充电电压可用电阻向上调整 恒压充电电压精度： ±1% 恒流充电电流由外部电阻设置 对深度放电的电池进行涓流充电 自动再充电功能 充电状态和充电结束状态指示 软启动功能 电池端过压保护 工作环境温度：－40℃ 到 ＋85℃ 应用: 移动电源 手持设备 备用电池应用 便携式工业和医疗仪器 电动工具 独立电池充电器
|
