诠鼎推凌耀科技接近和环境光传感器
发布时间：2015-5-15 11:10
发布者：eechina
|
大联大旗下诠鼎力推凌耀科技的高集成度传感器---CM36686。该传感器不仅集成了接近传感器（PS）和环境光传感器（ALS），而且还将高功率IrLED封装在一起。 CM36686 采用Capella专利的Filtron技术，使其可达到最接近人眼反应环境光的光谱灵敏度，并提供最佳的背景光消除能力（包括阳光），并为保持在不同的温度输出稳定，配置了温度补偿能力。 ALS和PS的功能都可通过I2C的简单的命令格式（SMBus兼容）操作。工作电压范围为2.5 V至3.6 V。CM36686封装在采用无铅8 pin封装成型，它提供了已经市场验证的最佳可靠性。 12-bit的接近感应功能使用智能消除方案，可使串扰现象消除，以加速的PS响应时间。智能持久阻止接近感应的误判，而且保持了快速的响应时间。主动力模式，通过一个指令一次触发，是更大的设计灵活性，以满足各种不同的应用及更省电的好方法。ALS提供 16-bit high resolution满足大多数研发人员在架构设计上使用暗系列或高透明度的镜头设计。ALS和PS可编程中断功能提供资源和节能的微控制器的最佳利用。
图示1-大联大诠鼎代理的凌耀科技CM36686内部架构图 产品规格： Operates ALS and PS in parallel structure Filtron™ technology adoption for robust background light cancellation Ambient Light Sensor -- High accuracy of ALS ±10% -- Fluorescent light flicker immunity -- Spectrum close to real human eye responses -- Selectable maximum detection range (855\1310\2620\5240) lux with highest sensitivity 0.01lux/step Proximity Sensor -- Immunity to red glow (940 nm IR LED) -- Programmable ILED sink current -- Intelligent cancellation to reduce cross talk phenomenon -- Smart persistence scheme to reduce PS response time -- Selectable for 12-bit PS output data Interrupt -- Programmable interrupt function for ALS and PS with upper and lower thresholds -- Adjustable persistence to prevent false triggers for ALS and PS Additional Features -- Temperature compensation: -40 to 85°C -- Low power consumption I2C (SMBus Compatible) Interface -- Output type: I2C Bus (ALS/PS) -- Operation voltage of 2.5 V to 3.6 V -- Package: Molding Package -- Lead-free package (RoHS compliant) 产品应用： 1. Smartphone 2. Wearable device 3. Tablet

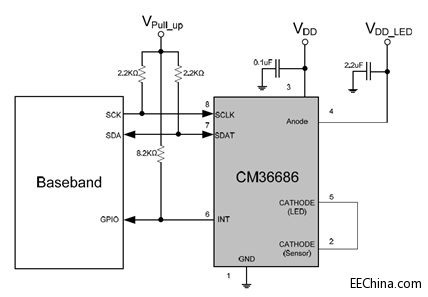

图示2-大联大诠鼎代理的凌耀科技CM36686应用框图 |
