LCD显示驱动子板设计概述 本文节选自特权同学的图书《FPGA设计实战演练（逻辑篇）》 配套例程下载链接：http://pan.baidu.com/s/1pJ5bCtt SF-LCD子板的各个主要元器件的实物位置如图3.54所示。（特权同学，版权所有）
图3.54 SF-LCD子板实物照片 SF-LCD子板主要元器件及其功能描述如表3.3所示。（特权同学，版权所有） 表3.3 SF-LCD子板主要元器件功能描述

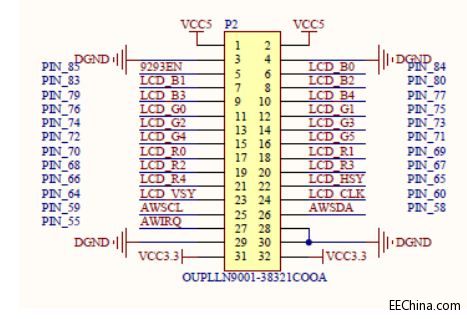

32PIN的OUPLLN插座电路如图3.55所示。该插座用于连接到SF-CY3核心板的插座P3。（特权同学，版权所有）

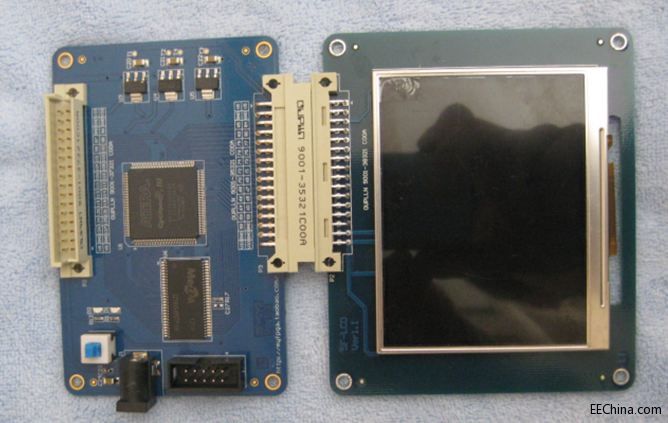

图3.55 SF-LCD子板与FPGA的连接插座电路 SF-LCD子板装配好后，与SF-CY3核心板相连接的实物如图3.60所示。（特权同学，版权所有）
图3.56 SF-LCD子板与SF-CY3核心板连接实物 |
