FPGA-VIP视频工程开发连载三——VGA SVGA 720p 1080p多分辨率显示驱动
发布时间：2014-12-14 19:36
发布者：rousong1989
|

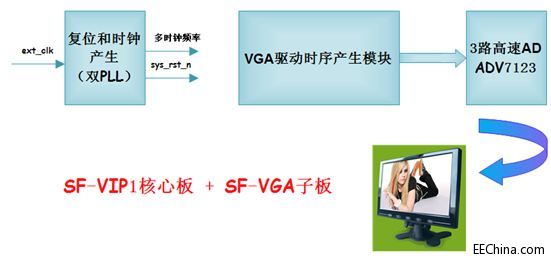

FPGA-VIP视频工程开发连载三——VGA /SVGA /720p /1080p多分辨率显示驱动 工程实例下载地址：http://pan.baidu.com/s/1hqJx3tM 功能简介 本实例连接SF-VIP1核心板和SF-VGA子板进行实验。VGA驱动时序产生模块通过宏定义实现VGA /SVGA/720p /1080p多分辨率显示驱动。

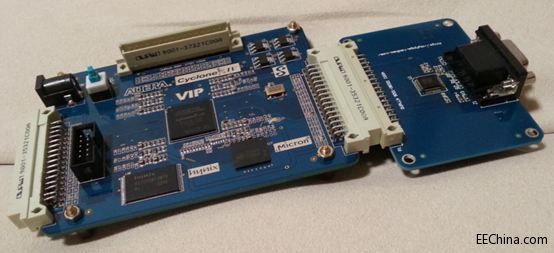

SF-VIP1核心板的OUTPPN插座P4连接到SF-VGA子板的P1。SF-VIP1核心板和SF-VGA子板的连接示意如下图所示。

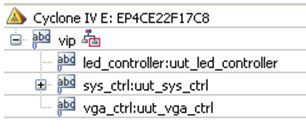

整个硬件系统的模块层次如下图所示。
实验说明 1. 连接好硬件，SF-VIP1核心板 + SF-VGA子板 + VGA显示器（通用电脑显示器），并且给VIP1板上电。 2. 打开光盘目录“…\prj\vip_ex5”下的工程。 3. 使用Programmer将“…\prj\vip_ex5\output_files”文件夹下的vip.sof文件下载到VIP板中，这是JTAG在线调试模式，此时VIP板上的指示灯D1开始闪烁。 4. 此时电脑显示器上出现了ColorBar，默认代码的显示驱动分辨率是1920*1080，大家可以尝试更改vga_ctrl.v模块中的宏定义，使用不同分辨率驱动液晶屏显示。1080p的显示效果如下图所示。
|
