菜鸟零基础学电子：利用德州仪器的资源把自己武装到牙齿
发布时间：2014-8-6 15:32
发布者：看门狗
|
作者：snake0301 写在最前面 小弟机械设计专业，唯一接触过电类的课程就是大学物理的电学部分和电工电子技术(学过的童鞋，你懂的，很宽泛的课程)，大二以前一直觉得偶和电子就是井水和河水的关系，但做梦都没想到，居然能和电子制作结下梁子。直到偶上了电工电子技术这门课，任课老湿教诲偶：“所有的课本，在我看来都是手册，不要等全部学会了再去做，而应该是做的时候发现不会，赶紧翻手册，只要你有个基础的认识，你和电子设计制作的关系就是糊在外层的糯米纸和糖块之间的关系，化开了，就甜了”，在这种指导思想的引领下，偶走上了苦逼但是满足感爆棚电子设计制作之旅。以下内容均为小弟在零基础学习电子知识后的一些肤浅认识，欢迎各路大神轻轻拍砖，轻轻的哟。 家穷人丑，一米四九。这句话用到偶这种出身平凡、偶尔想喝喝酒、把把妹的大学本科屌丝身上，十分贴切。玩电子虽然对财力要求不高，但是对于普通本科学生来讲也是一些负担。在勤俭学习、放肆豪饮、顺道把妹的伟大理论指引下，这次扒一扒，如何利用德仪的资源把自己武装到牙齿。 .先给大家介绍，哪些资源是大家可以从TI公司免费获得的。 (1)学习开发板 (2)学习软件 (3)免费申请样品 (4)TI视频培训教程 (5)论坛资源 (6)产品应用的解决方案及技术文档 要拿那个谁的东西，先要知道他、她、它是谁，人品如何，和我们的关系如何，特别引起注意的是有没有支持钓鱼岛是中国的。偶和各位筒子一样，最先用过的是51单片机，后来因为参加一些电子设计比赛，接触到了TI的产品，后来学了msp430，再后来在TI 免费StellarisLaunchPad的引诱下又学了ARM, 在学习过程中总结出一些获取学习资源的经验，今天来与大家分享。如果是刚上大学的，无所谓是不是电子专业的童鞋，只要对电子设计有兴趣，那么就可以来看看这，但愿能帮助到你。如果大家对学习电子很感兴趣，也喜欢看偶的分享，那么接下来偶可能会分享一些学习msp430方法来帮助大家更快的入门。 德州仪器与你我的关系? 如果你是一位热爱电子专业的学生，都会对德州仪器(TI)有一定的了解，如果你是一位热衷于参加电子设计竞赛的学生来说，德州仪器会给你留下深刻的印象，并与之结下不解之缘。美国德州仪器公司(英文：Texas Instruments，简称：TI)，我之所以这样说，是因为它比较”狡猾”，它有占领中国电子市场的”野心”。待会我会给大家爆料，TI公司为占领中国市场而实施的”中国大学计划”。而俺们，很简单，想踏入电子领域。 德州仪器公司是个美国的公司，你推崇他，是不是崇洋媚外? 鄙人觉得，为买一部苹果iPhone不惜生命代价，那才是崇洋媚外。崇洋媚外是一种心态，iPhone的故事更是这种心态扭曲的外在体现，而对这种心态简单的理解是，外国的月亮一定比中国的月亮圆。而向大家推荐学习TI公司，是因为中国没有一个电子行业的公司比它强，比它更值得我们学习。革命尚未成功,同志仍须努力啊。同时希望各位同仁，团结起来，努力学习，为实现中华民族的伟大复兴而不懈奋斗，早日实现中国梦。 推荐德州仪器的理由： 1. 德州仪器(TI)是世界上最大的半导体公司之一。 TI公司是世界前两百强企业(2012年排名根据2011年收入)，在电子领域与英特尔公司并驾齐驱，也许你用的手机，用的键盘，或者鼠标，等各种电子设备都能找到TI的产品的身影，它生产的产品总类繁多，几乎达到在电子领域无孔不入的程度。 2. 德州仪器(TI)的很多产品，已经搬进了中国高校的课堂。比如大家熟知的MSP430低功耗单片机，还有Code Composer Studio 集成开发环境等，可见TI产品已经得到了大家一致认可。 3. TI公司从2007年开始启动电赛合作计划，2009年和中国9个省市合作，到2010年合作的省市就达到了15个。意思是说，TI公司赞助中国的大学生电子竞赛，然后你要参加比赛，你就要用到TI公司的产品。本人就有这样的经历，电赛中或多或少都要用TI公司指定的元器件。 4. 如果你有兴趣，可以找一位老师，以学校的名义给你们申请TI免费赠送的开发板。这些开发板也正是TI赞助的电赛中需要用到的MCU套件。 获得TI公司免费开发板的方式 TI公司为了推广产品，推出了一系列的评估版。很多都是带有仿真器的，而且这种开发板虽然没有淘宝卖的51开发板那么多的外围器件，但是他们支持TI官方的CCS，只要把这种板子连接到电脑中，那么CCS就变成了一个没有限制的版本，就是和正板的功能是一样。一般要买一个正版的CCS需要几百刀，那么有这种开发板板，CCS就变成免费的了，过一把工程师的瘾。 大家不要看TI的launchpad开发板很小，其实麻雀虽小，五脏俱全。MSP430 launchpad，是一块20引脚的16位低功耗单片机，做个比喻，如果51单片机是国产的奇瑞汽车，那么MSP430应该算得上大众吧，C2000 应该算得上宝马，stellaris 算得上奔驰。 以下图就是TI的控制器的列表，性能由左到右排列。
因为TI的MCU最典型的特征是，低功耗。Msp430单片机如果你有兴趣的话，可以去买几个苹果，然后拿些硬币和铜板，做成一个苹果发电电池，用来驱动msp430是可以的，这个是51单片机等许多单片机望尘莫及的。(这个我本人没有试过，只是见过相应的报道，有兴趣的童鞋可以试试) 值得一提的是：map430 launchpad开发板和其他launchpad 开发板是可以兼容的，就是说你可以把一块msp430 launchpad 和一块 带有ARM内核处理器的stellaris launchpad 的引脚对接使用。不过这些开发板有它的优点也有缺点，优点是带仿真器，带有I2C、SPI、UART、还有多路中断、内部AD等强大功能，缺点是外围器件模块较少。可以这样讲，TI发行的这些板子，是不盈利的。一块51单片机需要4块钱一片，那么这些msp430大概也就几块钱到十来块钱不等的价格。 所以玩过51的童鞋们，要果断放弃51，换成其他的单片机，才是明智的道路。无论是430还是M0，大有取代51的趋势。不过不知道M0会发展得怎么样，这些都是厂家们应该的，我们只要学到东西就好了。
获取方式一 ： 如果你参加教育部组织的，TI赞助的的比赛，那么TI公司会将这些板子邮寄给你，当然了，肯定是不花钱的。而且TI不缺这点钱，2013年的电赛，TI直接发了两块价值两百多元的两块 Stellaris launchpad(下图的Tiva C Series)，感觉用了还蛮好用，比较人性化。
获取方式二： 由学院申请，一般情况下，TI 公司支持学校免费申请这些开发板，联系一下，填一下表格，基本上，就会发过来了。 获取方式三： 如果你有网上银行或者支付宝，可以去TI的官网买，也可以从他们的代理商购买，不算太贵。如果官网购买比较困难，那么就淘宝买吧。淘宝上卖的会贵一点，但是就是比较方便，比较符合一般人的网购思维。 总结：如果你是位学生，你可以通过参加电赛来获得。先来了解一下历年的电赛情况。 http://www.deyisupport.com/unive ... udents/default.aspx
大家看，这就是TI 公司的大学计划的一部份，就是要经过电赛让中国学生都去学他的产品，将来的某天，你成为了工程师，那么你要给公司设计产品，你会先选谁的产品。因为你学过TI的，那么你肯定最先考虑用他的是不是。今天你收了TI给你的免费开发板，可能将来你会给TI带来上千万的订单，这就是TI的狡猾之处。国外这些个大公司啊，在险恶的市场环境中摸爬滚打这么多年，怎么可能会做赔本买卖呢。 如果你是个在校大学生，可以尝试报名参加一些比赛，只要你报名，TI送你开发版那是肯定的。如果你拿得出作品，你还能拿证书，做不出，TI也不会把你怎么样，又不会把你的开发板收回来是不是。进可信手牵证书，退可顺手拿EK，何顾之有啊，亲。 如果你不是在校大学生，参加不了电赛，获取这些开发板的方法只能是购买了。不过如果你工程师，可以申请TI免费的样片，也是没有问题的。 报名的方式：如果是教育部发布的，那么应该是在自己学校报名，如果自己的学校没有人去管这些事情，那么也可以自己到网上报名 http://www.deyisupport.com/unive ... ntests/default.aspx 介绍了那么多，还是来点图文并茂的吧。为大家讲解，怎么获取TI的网络资源。 首先进入TI的官网 www.ti.com
进到这个界面后，我们可以选择中文简体 在产品栏目中，可以根据分类找到你需要的的产品，同时你也可以通过参数的来选择你所需的产品。值得一提的是，TI公司作为全球最大的办导体器件生产商，他的产品几乎囊括了大多数的产品。 值得一提的是，如果用过Altium Designer 的朋友，会发现一个问题，就是很难找到自己需要的产品的集成库。其实Altium Designer和TI公司也是基情四射啊(神马情况?)，不信可以打开Altium Designer的库，大家会不难发现，TI公司的器件是最多的最全面的。 样品申请：
样品申请： 如果大家对TI的器件感兴趣，可以通过免费申请样品的方式来申请样品，申请样品是不花钱的，也不用付运费。但是先要注册过IT账号，然后按照它提示的步骤去申请，几分钟就可以搞定了，如果幸运的花，过两天xx快递就会把样品送到你手上。 注册TI账户：
寻找解决方案 你可以在TI的应用里面，选择和寻找你需要设计的产品，那么TI公司会给你提供解决方案，可以作为一种参考设计，是一个非常不错的资源。
工具和软件： 在这里你可以下载CCS,之前已经说过了，只要你拥有TI的launchpad 开发板连接到你 电脑，你的CCS就会成为一个免费的版本。如果没有TI的板，那么他会有16K的代码容量限制，如果你的代码超过16k，那么就用不了。不过一般的学习都不会用到16k。 在这里你开开眼免费下载，一下开发工具，比如说某些mcu的图形编程软件，和一些比较人性化的工具，会让你的开发和学习事半功倍。 在这里你还可以下载，你的开发板的例子程序，和API函数库。
TI的WEBEBCH设计中心 TI的WEBEBCH设计中心提供了多款辅助设计软件，有，覆盖电源、时钟、模拟电路仿真、滤波器设计等等。 比如说你想设计一个滤波器，你不用自己去翻书，自己去计算电容电感，你完全可以把这个任务交给WEBENCH设计中心中完成，省去了你的很多工作量。 不仅如此，TI还能为你提供解决方案，并支持仿真。你只需要输入你的参数，就可以为你提供解决方案，并把电路显示和仿真。WEBENCH设计中心还有一个优点是不不需要下载安装，即使你的电脑配置很低也不用担心，因为电路的仿真和运算是在远程服务器完成，这个不会占用你的电脑的资源。
支持与社区 这个地方是非常有用，这里的资源对于新手来说是非常有帮助的。 先给大家推荐的是 TI大学计划 TI大学计划是完全中文的，它是一个专门为大学生服务的网站，里面会发布TI的各种大学生电子设计比赛，如果大家有兴趣可以参加，并领开发板哦。 在这里有优秀作品作品的分享。 http://www.ti.com.cn/tihome/cn/docs/homepage.tsp
http://www.deyisupport.com/
http://www.ti.com/ww/cn/uprogram/share/teaching_material.html

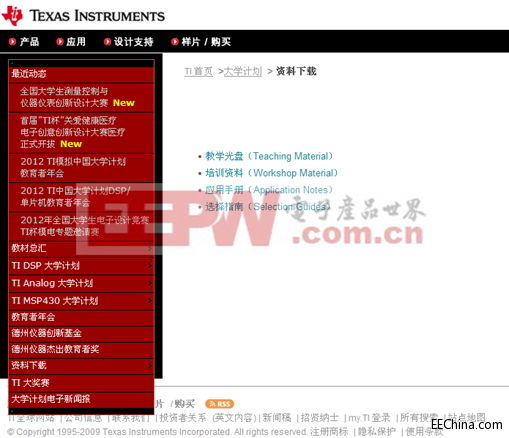

各位童鞋要这里是个重点哦，在这里你可以下载到TI公司在全国的培训的资料，这些资料是非常有用的。 http://www.ti.com/ww/cn/uprogram/share/selection_guide.html
http://www.ti.com/ww/cn/uprogram/share/selection_guide.html
以上给大家介绍的都是，以上资料的下载。这些东西看上去比较难懂。不过精彩的东西还在后头。 也许很多人，都是一种比较喜欢直观的获取知识的途径，就好像有的童鞋喜欢看电影，不喜欢看书一样。如果你是这一类童鞋，那么给你推荐点视频培训。 http://www.ti.com.cn/tihome/cn/docs/homepage.tsp
现场培训我就不介绍了，因为是工程师这样的才会去关注，如果童鞋想围观，也是件好事，也许将来你就是工程师。 在线培训，是不分民族，年龄，性别，宗教，国籍的，身份地位，所以只要你喜欢都可以参加培训。 http://www.ti.com.cn/general/cn/ ... 1968#onlinetraining
http://www.deyisupport.com/quest ... x/f/96/t/20717.aspx
TI的培训应该说蛮人性化的，你要的软件，你要的视频，要的材料都给你列好了，只需要你花点时间，没有什么学不会的。 大家看到的是 Stellaris kaunchpad 开发板的培训，这块版的获取方式在上面也讲过了。我还想总结两句。 第一：可以通过报名参加电赛获得; 第二：由学校免费申请; 第三：自己购买，淘宝上应该有卖的，
推荐： 也可以在官方购买，非常便宜，基本是成本价。支持支付宝的。 没有美元没有关系，到时候乘上汇率就可以了。 官网商店：https://estore.ti.com/
TI的官网也可以买到stellaris launchpad，9.99美元。不过要转换成人民币应该是支付宝60多块人民吧。
现在已经是转换成人民币了，包邮需要61块人民。所以人民币升值的好处就可以在这里体现。 好了，大家收到开发板后，第一件事就是要查数据手册，下载软件安装，下载驱动了。 其实一路看下来，TI提供的资源足够支撑起简单的开发项目了，软件-选型-仿真-评估板-AD的支持加上各种免费的样片，我们所要做的就是把这些很好的资源整合起来加以利用，付出自己的时间和精力就ok了。各位精打细算的筒子们，花了一毛钱没?要是连电阻接插件的几毛钱都不想出，那您还是去把妹得了。 我希望将来有机会再写相应的分享，拿到开发板后，怎么一步一步的的进行学习和设计，希望对诸位有所帮助。 结尾： 现在这期分享是关于TI公司的网络资源的。这些资源的使用是需要有一定的基础。 那么本人希望，能分享一些，怎样从零基础到学会51单片机。从51单片机到学会msp430，从msp430再到学习ARM内核处理器的经验总结。其实这些MCU是有规律可循的，它们之间是有共性的，只要你学会了一种MCU，并把握它们的相同点和不同点，就能到达知识迁移、触类旁通的效果。 |
