概述
QX6103是一款高精度降压型大功率LED恒流驱动芯片。适用于输入电压100V以内的大功率LED恒流驱动电源。专利的高端电流检测、固定频率、电流模PWM控制方式，具有优异的线性调整率和负载调整率。芯片采用的特有恒流控制方式，使得LED输出电流精度达到±3%以内。芯片内部集成的抖频功能可降低EMI成本。内置环路补偿与斜坡补偿，无需外部补偿，应用设计简单。
芯片典型工作频率约200KHz。

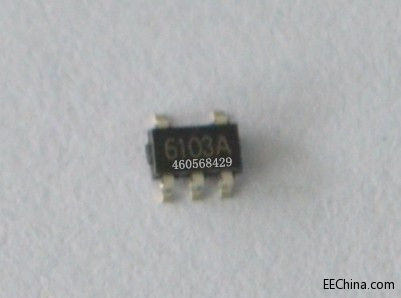

QX6103采用SOT23-5封装。
特点
 高端电流检测
 输出电流：小于3A
 输入电压：6~100V
 LED均值电流控制：恒流效果好
 LED输出电流精度：±3%
 高效率：最高可达95%以上
 电流模PWM控制
 固定工作频率
 抖频功能
 内置环路补偿、斜坡补偿
 芯片供电欠压/过压保护
应用领域
 LED射灯、路灯及其它LED照明
