凌力尔特60V 多相同步升压型控制器能提供大电流和 97% 的效率
发布时间：2014-2-20 10:03
发布者：eechina
|

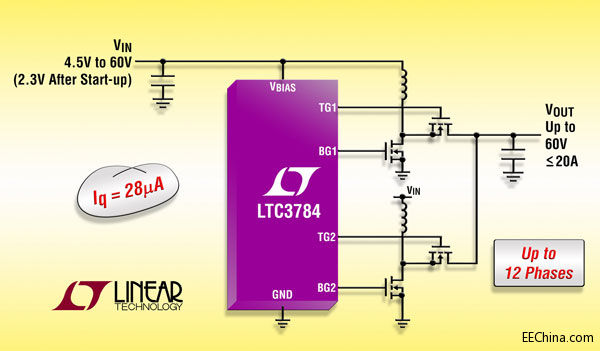

凌力尔特公司 (Linear Technology Corporation) 推出大功率两相单输出同步升压型 DC/DC 控制器 LTC3784，该器件采用高效率 N 沟道 MOSFET 取代了整流升压二极管。这款器件在无需任何散热器的情况下，可从 12V 输入以高达 97% 的效率产生 24V/12A 输出。LTC3784 启动时于 4.5V 至 60V 的输入电压范围内工作，启动后可保持输入低至 2.3VIN 工作，并且能调节输出电压至高达 60V。 当配置为以突发模式 (Burst Mode®) 工作时，LTC3784 的 28µA 静态电流使该器件非常适用于“始终保持接通”的汽车应用，在备用模式时可延长电池运行时间，同时保持输出电压处于稳压状态。强大的 1.2Ω 内置 N 沟道 MOSFET 栅极驱动器能快速地转换大型 MOSFET。该器件的电流模式架构、时钟输出和相位调制使多个器件易于并联以在多达 12 相工作，并适用于功率非常大的应用。LTC3784 可使用 75kHz 至 850kHz 的可锁相开关频率或 50kHz 至 900kHz 的可选固定频率。此外，这款器件具备可调逐周期限流，可运用检测电阻器或电感器 (DCR) 两端的电压降实现电流检测。在输入电压可能高于稳定输出电压的保持有效应用中，LTC3784 允许同步 MOSFET 连续保持接通，以便输出电压以最小的功率损耗跟随输入电压。此外，LTC3784 具备可调软启动、电源良好输出，并在 -55ºC 至 150ºC 的工作结温范围 (MP 级) 内保持 ±1% 的基准电压准确度。 LTC3784 采用 SSOP-28 和 4mm x 5mm QFN-28 封装。LTC3784E 和 LTC3784I 版本工作在 -40ºC 至 125ºC 的结温范围。LTC3784H 版本保证工作在 -40ºC 至 150ºC 的工作结温范围。LTC3784MP 版本则保证工作在 -55ºC 至 150ºC 的工作结温范围。千片批购价为每片 3.76 美元。如需更多信息，请登录 www.linear.com.cn/product/LTC3784。
性能概要：LTC3784 • 4.5V 至 60V 的宽 VIN 范围，启动后保持低至 2.3V 工作 • 高达 60V VOUT 工作 • 无负载时以 28µA 低静态电流调节 VOUT • 强大的 1.2Ω 栅极驱动器 • 效率高达 97% • 同步 MOSFET 具备 100% 占空比能力 • 75kHz 至 850kHz 可锁相频率 • 50kHz 至 900kHz 可编程固定频率 • RSENSE 或电感器 DCR 电流检测 • 电流模式控制 • 在 -55ºC 至 +150ºC 温度范围内具备 ±1% 基准电压准确度 • 可编程软启动 • 多达 12 相的相位调制 • 电源良好输出 • 扩展和工业温度级版本：-40ºC 至 125ºC 工作结温范围 • 汽车温度级版本：-40ºC 至 150ºC 工作结温范围 • 军用温度级版本：-55ºC 至 150ºC 工作结温范围 |
