FSK/ASK/FM接收电路图
发布时间：2010-6-9 15:42
发布者：vinda
MIS公司出品的TH71112芯片内包含低噪声放大器(LNA)、两级混频器(MIX1,MIX2)、锁相环合成器(PLL Synthesizer)、基准晶体振荡器(RO)、中频放大器(IFA)、相频检波器(PFD)等电路。LNA是一个高灵敏度的接收射频信号的共发－共基放大器。混频器1(MIX1)将射频信号下变频到中频1(IF1)，混频器2(MIX2)将中频信号1下变频到中频信号2(IF2),中频放大器(IFA)放大中频信号2和限幅中频信号并产生RSSI信号。相位重合解调器和混频器3解调中频信号。运算放大器(OA)进行数据限幅、滤波和ASK检测。锁相环合成器(PLL Synthesizer)由压控振荡器(VCO1)、反馈式分频器(DIV16和DIV2)、基准晶体振荡器(RO)、相频检波器(PFD)、充电泵(CP)等电路组成，产生第1级和第2级本振信号LO1和LO2。

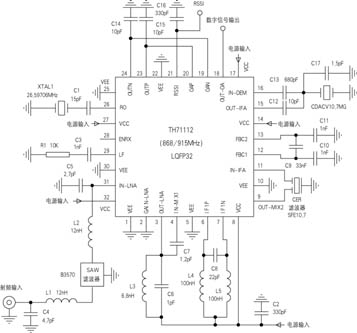

TH71112采用两级下变频，MIX1和MIX2由芯片内部的本振信号LO1和LO2驱动，与射频前端滤波器共同实现一个高的镜像抑制。有效的射频前端滤波是在LNA的前端使用SAW、陶瓷或者LC滤波器，和在LNA的输出使用LC滤波器。 TH71112采用LQFP32封装，各功能如表所示。 使用TH71112接收器芯片可以组成不同的电路结构，以满足不同的需求。对于FSK/FM接收，在相位重合解调器中使用IF谐振回路，谐振回路可由陶瓷谐振器或者LC谐振回路组成。在ASK结构时，RSSI信号馈送到ASK检波器，ASK检波器由OA组成。 FSK接收电路如下图所示。该FSK/ASK/FM接收电路工作在800MHz～960MHz频段，与TH7108等配套，能接收模拟和数字FSK/ASK/FM信号。FSK数据速率可达40kbit/s，ASK数据速率可达80kbit/s，FM带宽15kHz，灵敏度为-109dBm，电源电压2.5V～5.5V，电流6.0mA～11mA，待机模式电流为100nA，适用于无钥匙进入系统、安防系统、遥控遥测系统、数据通信等系统。  |
