凌力尔特推出符合 FMEA 要求的 45V LDO 具备 3μA IQ
发布时间：2013-4-3 14:21
发布者：eechina
|

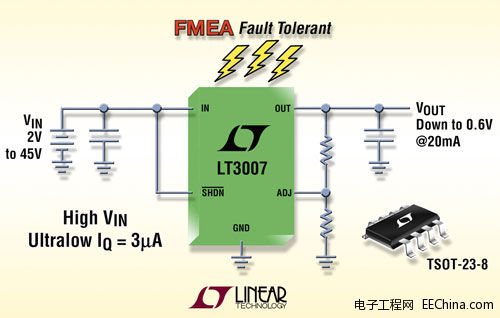

凌力尔特公司 (Linear Technology Corporation) 推出 LT3007，该器件是一个高压、微功率、基于坚固 PNP 的 LDO 系列之最新成员，具备 3μA 超低静态电流。LT3007 具备高输入电压能力，电压范围为 2.0V 至 45V，并提供范围为 0.6V 至 44.5V 的可调输出电压，能用于种类繁多的应用领域。LT3007 的管脚引出线符合 FMEA (失效模式与影响分析) 验证标准，在相邻引脚发生短路或者一个引脚处于浮置状态时，输出保持等于或低于稳定电压。该器件的 3μA 静态电流和停机电流 (<1μA) 实现了超低备用功耗，使该 IC 成为不需要停机的应用之卓越选择，或者非常适用于那些需要适度输出驱动能力和高输入电压的应用，例如远程监视应用以及用于需要延长运行时间的“保持运作”系统之低电流电池供电型存储器。 LT3007 提供高达 20mA 的输出电流，相应的压差电压仅为很低的 300mV。随着电压、负载和温度的变化，输出电压容限严格调节在 ±2% 范围内。该 IC 用低 ESR、容量低至 2.2μF 的陶瓷输出电容器优化了稳定性和瞬态响应。内部保护电路包括电池反向保护、输出反向和输出至输入反向保护、电流限制和过热限制以实现坚固性。 LT3007 有 E 级和 I 级版本器件，采用 8 引线 SOT-23 封装，其中有 3 个引脚熔合至接地焊盘，以提高固定和可调版本的散热性能。E 级版本的千片批购价为每片 1.20 美元。如需更多信息，请登录 www.linear.com.cn/product/LT3007。 FMEA 容错、45V、3μA IQ、20mA、宽 VIN 和 VOUT 范围的 LDO
性能概要：LT3007 • FMEA 容错 • 在相邻引脚短路或者如果一个引脚处于浮置状态时，输出保持等于或低于稳定电压 • 超低静态电流：3μA • VIN 范围：2.0V 至 45V • 可调 VOUT：0.6V 至 44.5V • 固定输出电压：1.2V、1.5V、1.8V、2.5V、3.3V、5V • 输出容限：随着电压、负载和温度变化而不超出 ±2% • 低压差电压：满负载时典型值为 300mV • 输出电流：20mA • 用低 ESR、陶瓷输出电容器 (最小值为 2.2μF) 可稳定 • 停机电流：<1μA • 电池反向、输出反向和电流反向保护 • 过热限制和电流限制保护 • 8 引脚耐热增强型 TSOT-23 封装 |
