凌力尔特推出静态电流仅为1.3µA的15V、200mA 同步降压-升压型DC/DC转换器
发布时间：2013-3-20 09:58
发布者：eechina
|

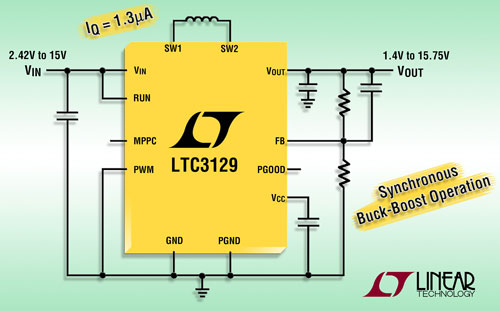

凌力尔特公司 (Linear Technology Corporation) 推出同步降压-升压型转换器 LTC3129，该器件提供高达 200mA 的连续输出电流，可使用多种输入电源，包括单节或多节电池以及太阳能电池板和超级电容器。该器件在 2.42V 至 15V 输入范围和 1.4V 至 15.75V 输出范围内工作，在输入高于、低于或等于输出时提供稳定输出。LTC3129 采用的低噪声降压-升压型拓扑在所有工作模式之间提供不间断转换，从而使该器件非常适合必须保持恒定输出电压的应用 (即使输入电源电压高于、等于或低于输出电压时也不例外)。该器件还包括可编程最大功率点控制 (MPPC) 功能，可确保从光伏电池等非理想电源抽取最大功率。 仅为 1.3µA 的静态电流使 LTC3129 非常适用于始终保持接通和能量收集应用，在这类应用中，延长电池运行时间是最重要的。LTC3129 的 1MHz 恒定开关频率可确保低噪声和高效率，同时最大限度地减小了外部组件的尺寸。纤巧的外部组件和 3mm x 3mm QFN 或MSOP-16E 封装相结合，可构成占板面积非常小的解决方案。 LTC3129 包括 4 个内部低 RDSON N 沟道 MOSFET，可提供高达 95% 的效率。用户可选突发模式 (Burst Mode®) 工作可将静态电流降至仅为 1.3µA，从而提高了轻负载时的效率，并延长电池运行时间。就噪声敏感型应用而言，可以停用突发模式工作，从而提供低噪声连续开关。其他特点包括电源良好指示器、电流模式控制、内部补偿热停机和输出断接。 LTC3129-1 的功能与 LTC3129 相同，但提供了 8 个 2.5V 至 15V 的固定输出电压。 这些输出是用户可编程的，因此去掉了可调版本所需的电阻器分压器。 LTC3129EUD 和 LTC3129EUD-1 都采用 16 引线 3mm x 3mm QFN 封装，而 LTC3129EMSE 和 LTC3129EMSE-1 均采用耐热增强型 16 引线 MSOP 封装。两种版本的价格均为每片 2.95 美元。工业级版本 LTC3129IUD、LTC3129IUD-1、LTC3129IMSE 和LTC3129IMSE-1 保证在 -40°C 至 125°C 的工作结温范围内工作，价格为每片 3.25 美元。以上均是以千片批量的每片价格，所有版本都有现货供应。如需更多信息，请登录 www.linear.com.cn/product/LTC3129。 照片说明：15V、200mA 同步降压-升压型稳压器
性能概要：LTC3129 • VOUT 可调节为高于、低于或等于 VIN • 宽 VIN 范围：2.42V 至 15V、启动后 (自举) 为 1.92V 至 15V • 宽 VOUT 范围：1.4V 至 15.75V • 在降压模式时提供 200mA 输出电流 • 单电感器 • 1.3μA 静态电流 • 可编程最大功率点控制 • 1.2MHz 超低噪声 PWM • 电流模式控制 • 引脚可选突发模式工作 • 效率高达 95% • 准确的 RUN 引脚门限 • 电源良好指示器 • 10nA 停机电流 • 耐热增强型 3mm x 3mm QFN 和 16 引线 MSOP 封装 |
