凌力尔特全差分 IF 15dB RF/IF 放大器实现 50dBm OIP3
发布时间：2013-1-28 09:55
发布者：eechina
|

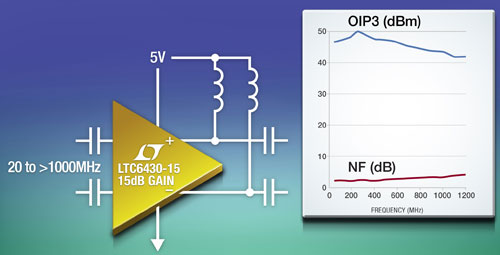

凌力尔特公司 (Linear Technology Corporation) 推出 15dB 放大器 LTC6430-15，该器件在 100Ω 差分环境中，于 20MHz 至 1GHz 及更高频率范围内实现了很大的动态范围。凌力尔特可提供两种性能级别的版本。在 240MHz 时，A 级版本 OIP3 的典型值为 50dBm，经过全面测试并保证最小值为 47dBm。噪声指数为 3dB，这对应于 1nV/√Hz 输入参考放大器噪声。DC 功耗为 800mW。这种低噪声和低失真相结合，为高性能中频通信和 CATV 应用提供了宽动态范围。 LTC6430-15 易于使用，该器件可以无条件地稳定，输入和输出在内部匹配至 100Ω 差分负载。凭借大于 2.75VP-P 的线性输出摆幅，该器件非常适用于驱动高速、高性能 ADC。若要在通信应用中实现宽带 50Ω 平衡放大器，两个 1 : 2 平衡-不平衡转换器、DC 隔离电容器和 RF 偏置扼流圈就是所需的全部外部组件了。凭借两个 1 : 1.33 的平衡-不平衡转换器，LTC6430-15 可用作高保真度 75Ω CATV 放大器。P1dB 的典型值为 24dBm。 LTC6430-15 采用 4mm x 4mm QFN-24 封装，其封装具备裸露焊盘以实现最佳热性能和很小的电感。该器件规定在 -40°C 至 85°C 的外壳温度范围内工作。以千片为单位批量购买，A 级版本的价格为每片 6.44 美元，B 级版本的价格为每片 3.69 美元。如需更多信息，请登录 www.linear.com.cn/product/LTC6430-15。
性能概要：LTC6430-15 • 20MHz 至 2000MHz 带宽 • 15.2dB 功率增益 • 240MHz 时的 OIP3： o A 级版本典型值为 50dBm，最小值为 47dBm o B 级版本典型值为 47dBm • 在 240MHz 时 NF 为 3.0dB • 线性输出摆幅 >2.75VP-P • 24dBm P1dB • 用 100Ω 差分增益构件工作 • 单一 5V 电源，160mA • 可无条件稳定 • 4mm x 4mm 24 引线 QFN 封装 |
