OC5806L恒压恒流输出，内置 150V/3A MOS 宽输入电压降压型 DC-DC

哈哈加油

1 方案名称:  OC5806L恒压恒流输出，内置 150V/3A MOS 宽输入电压降压型 DC-DC

2 品牌名称： OC欧创芯

3 方案特点:

宽输入电压范围：8V~120V

输出电压从 5V 到 30V 可调

支持输出恒压恒流

支持输出 12V/1.5A，5V/1.8A

高效率：可高达 95%

作频率：140KHz

低待机功耗

内置过温保护

内置软启动

内置输出短路保护

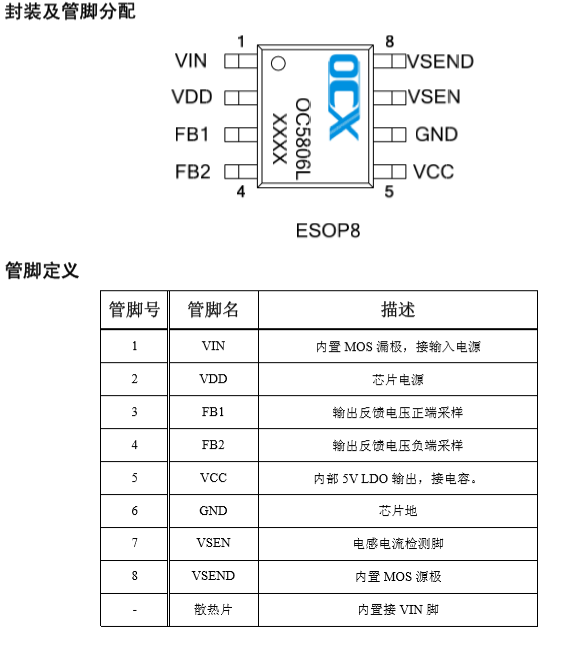

4描述：  OC5806L 是一款支持宽电压输入的 开关降压型 DC-DC，芯片内置 150V/3A 功率 MOS，最高输入电压可超过 120V。 OC5806L 具有低待机功耗、高效率、低纹 波、优异的母线电压调整率和负载调整率 等特性。支持大电流输出，输出电流可高 达 1.8A 以上。 OC5806L 同时支持输出恒压和输出 恒流功能。 OC5806L采用固定频率的PWM控制 方式，典型开关频率为 140KHz。轻载时 会自动降低开关频率以获得高转换效率。 OC5806L 内部集成软启动以及过温 保护电路，输出短路保护，限流保护等功 能，提高系统可靠性。 OC5806L 采用 ESOP8 封装，散热片 内置接 VIN 脚

5 应用范围:   追踪器 ， 恒压源 ，电动汽车、电动自行车、电瓶车  ， 扭扭车、卡车

6 电路图:

7物料清单：
