提供高达10Gbps的出色信号完整性的连接器系统（Molex）
发布时间：2012-9-4 10:44
发布者：eechina
|

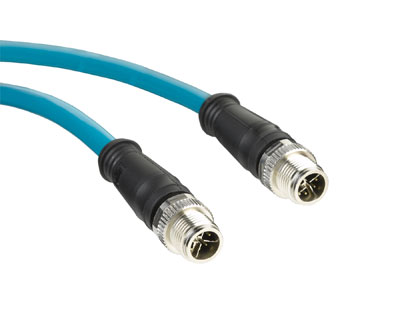

M12 x-coding交叉屏蔽形式连接器和插座达到Cat 6A以太网速率，适用于严苛工作负载应用中的高速数据传送 Molex公司推出功能强大的Brad Micro-Change M12 Cat6A连接器系统，设计用于严苛环境中的视觉系统和其它高速数据传输应用。高针脚密度 的Micro-Change连接器系统，符合用于高达10Gbps的高速以太网信号完整性的TIA和 ISO/IEC Cat 6A规范，并具有创新的x-coding交叉屏蔽 (cross-shielding)设计(符合IEC 61076-2-109规范)，在高达500Mhz的频带宽度内提供出色的性能和传输可靠性。 Molex产品经理Ted Szarkowski表示：“Brad Micro-Change Cat 6A连接器经特别设计，以牢固的M12形式提供更快的以太网速率，是严苛的商业和工业应用中高速数据传输的理想选择。传统的M12连接器仅支持最高10/100Mbps的Cat 5e以太网。无论在速率或出色的信号完整性两个方面，Micro-Change连接器系统都是M12外形尺寸产品的重大进步。”
紧凑型密封式Micro-Change连接器系统具有完整的360度屏蔽设计，使用4对双绞线(twisted pair)结构。在插配时，连接器和插座的屏蔽交叉重叠在一起，实现最佳的信号性能且无信号噪声干扰。X-coding对准实现了盲插 (blind mating)，并且嵌入式阳插针可以防止插配期间针脚损坏。Brad Micro-Change连接器系统使用标准M12螺纹连接螺母进行安装，26 AWG电缆组件和耐腐蚀硬件确保在严苛的环境中具有最佳的可靠性。牢固的结构和额定IP67外部和内部O形密封圈(o-ring seal)保证了防尘和防水防护。 Brad Micro-Change连接器设计用于汽车和商用车辆，以及自动控制组件中的视频监视摄像头、远程信息处理、GPS/摄像头，能够快速且简单地替代工业设备中使用的12至18mm传感器、编码器、开关和其它I/O器件。多用途Micro-Change连接器备有2至5、8和12极IEC兼容结构、单和双键槽设计、以及直的和90度插头，同样适用于Class 2应用。Micro-Change密封连接在包括石化、工厂自动化和商用车辆设备等高振动系统中提供了优良的EMI/RFI屏蔽性能。插座可以加工用于在以太网和控制器局域网(Controller-Area Network, CAN bus)协议中实现网络连通性，还可用于安全的分立和模拟传感器等无源应用。 Szarkowski补充道：“紧凑型Micro-Change连接器为高速、高信号完整性的应用实现了更小的外壳尺寸。这种连接器完全可以替代外形尺寸为M12连接器两倍的密封型RJ-45连接器。” Brad Micro-Change连接器和插座与Molex众多电缆组件和其它严苛环境应用产品兼容，要了解更多的信息，请访问公司网页Brad Micro-Change M12 Cat6A。 |
