提升机顶盒效率的新型LNB电源管理及控制IC（Diodes）
发布时间：2012-8-6 19:12
发布者：eechina
|

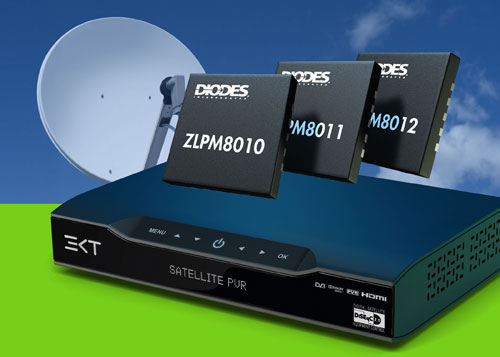

Diodes公司推出新型的低功耗高频头（Low Noise Block，简称LNB）电源管理及控制集成电路系列，适用于机顶盒、内置卫星调频器的电视，以及计算机卫星调谐器卡等不同产品。全新ZLPM8000系列以提升产品效率和可靠性为设计原则，务求为制造商带来所需的灵活性，迎合全球卫星电视标准的要求。 三款率先面世的单输出器件包括：高电流ZLPM8010（750mA）及低电流 ZLPM8011（450mA），两者均功能完备，支持DiSEqC 1与DiSEqC 2标准；而低电流ZLPM8012（450mA）功能较少，只支持DiSEqC 1标准。 为提升机顶盒系统的整体效率，这些器件中的低静态电流升压转换器以标准的12V电源运作，并采用低导通电阻（270mΩ）的MOSFET功率开关。升压转换器的输出再通过一个低压降（500mV）LDO稳压器，为LNB提供控制信号及低噪音功率输出。这些器件的深眠待机模式耗电量只有600µA。 ZLPM8000系列产生的LNB电源具有极高的可编程性，能以0.25V的间隔实现从10.25V到19.5V设置。这有助于设计人员对任何系统架构进行配对，针对缆线的压降或性能欠佳的LNB进行调节。该器件具有多项内置保护及诊断功能，包括过流限制、短路及开路、过温切断和欠压警报。 器件内集成的22 kHz音调发生器，即使在无负载状态下也能提供可靠的DiSEqC及传统频带切换控制。为保障LNB与机顶盒之间的双向通讯，ZLPM8010及ZPLM8011配备市场领先的Zetex LNB DiSEqC接收技术，能可靠检测多种信号，同时保持极佳的信号抑制能力。 ZLPM8000系列器件可通过I2C接口或标准的逻辑输入来进行设置，可轻松地适应各地区不同的卫星电视标准。设计人员还可利用I2C端口完成一系列功能，包括LNB控制、输出调节、四级电流限制、低电流待机及多种线路检测。
ZLPM8000产品系列的三款器件以紧凑的二十引脚、4 x 4毫米QFN封装供应，引脚具有兼容性，使设计人员无需修改印刷电路板就能更换器件以迎合本地市场要求。 有关产品的进一步信息，请浏览http://www.diodes.com。 |
