以前微处理器（MPU）与微控制器（MCU）是截然不同的两种设备，MPU支持丰富的软件系统，如Linux和相关的软件堆栈，而MCU通常将专注于裸机和RTOS。近年来，随着MCU的性能越来越高，MCU和MPU之间的区别变得越来越模糊。 STM32MP135是一款入门级的高性价比MPU，适用于MCU性能达不到要求或者需要跑Linux的场景。米尔的STM32MP135开发板提供基于STM32Cube的Bare metal裸机开发的软件，能够进一步加强实时性能支持以满足用户实现硬实时应用的需求。这一点尤其对习惯于使用MCU开发的用户来说非常友好，可以让开发者在使用MPU强大性能的同时获得类似MCU的开发体验。米尔提供了支持裸机开发环境，接下来就让我们介绍如何在米尔的STM32MP135开发板上进行裸机开发。
1.环境搭建 1.1.获取源码 下载米尔提供的04_Sources/STM32CubeMP13-1.0.0源码包，并使用 STM32CubeIDE导入STM32Cube_FW_MP13_V1.0.0ProjectsSTM32MP135C-DKExamplesDDRDDR_Init文件，点击File->Import->Existing Projects into Workspace。 1.2.编译源码 成功导入工程后进行编译，点击 进行编译，当下方出现0 errors, 0 warnings表示编译成功。 1.3.开发板接线 当工程源码编译完后，开发板需要连接ST-Link进行调试，并且将拨码开关拨到工程模式1-4：1000，用到的接口是J7，由于出厂时没有将引脚焊接，需要用户自行焊接，接线方式如下图： 1.4.调试工程 在2.3中编译完后，接下来进行调试的操作，点击  调试，如图：

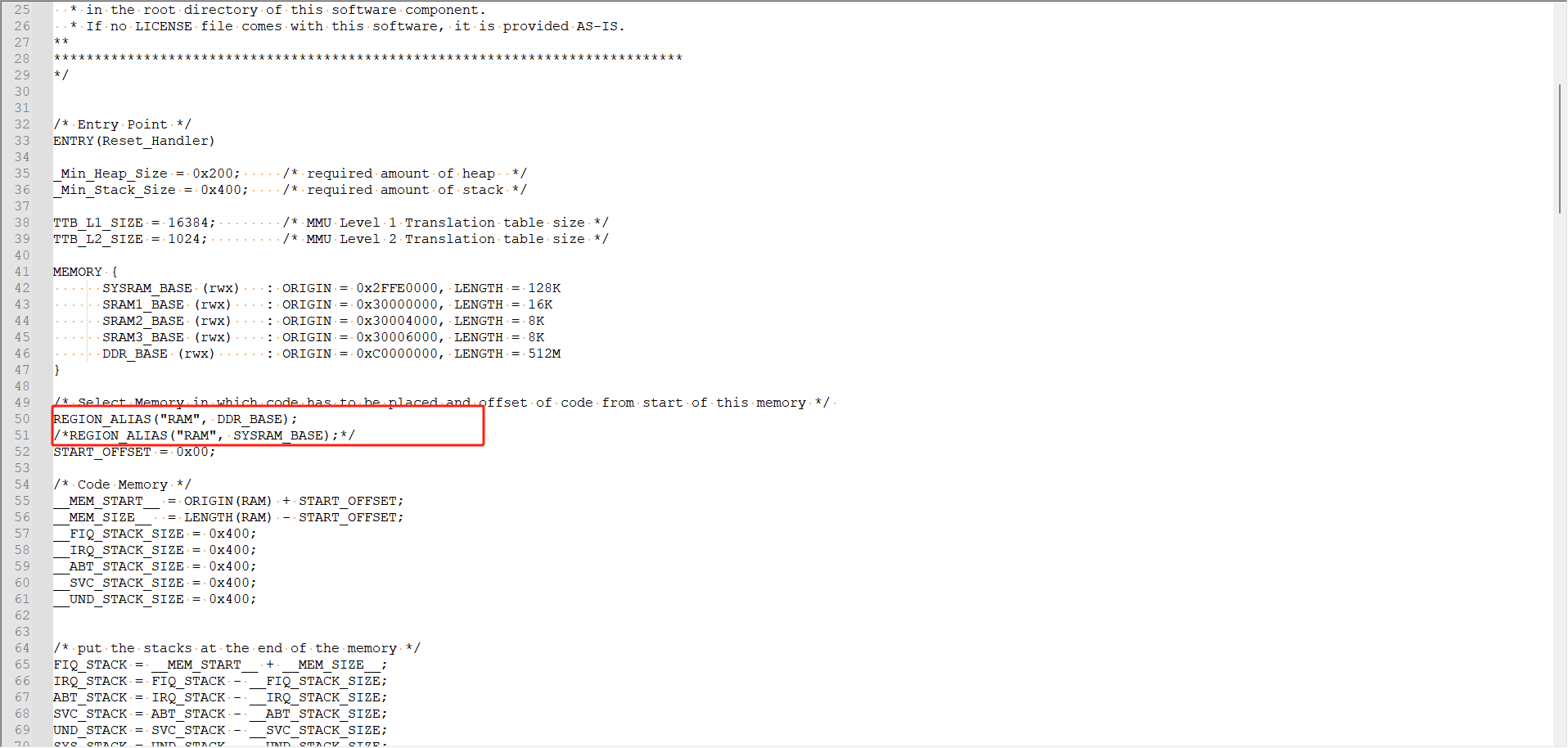

2.应用加载 2.1.应用环境配置 在初始化完ddr后，接下来就是让应用程序跑在ddr上，这里我们选用MYD-YF13X-20230601STM32CubeMP13-1.0.0ProjectsSTM32MP135C-DKTemplatesBSP_BasicTemplates路径下的工程应用：

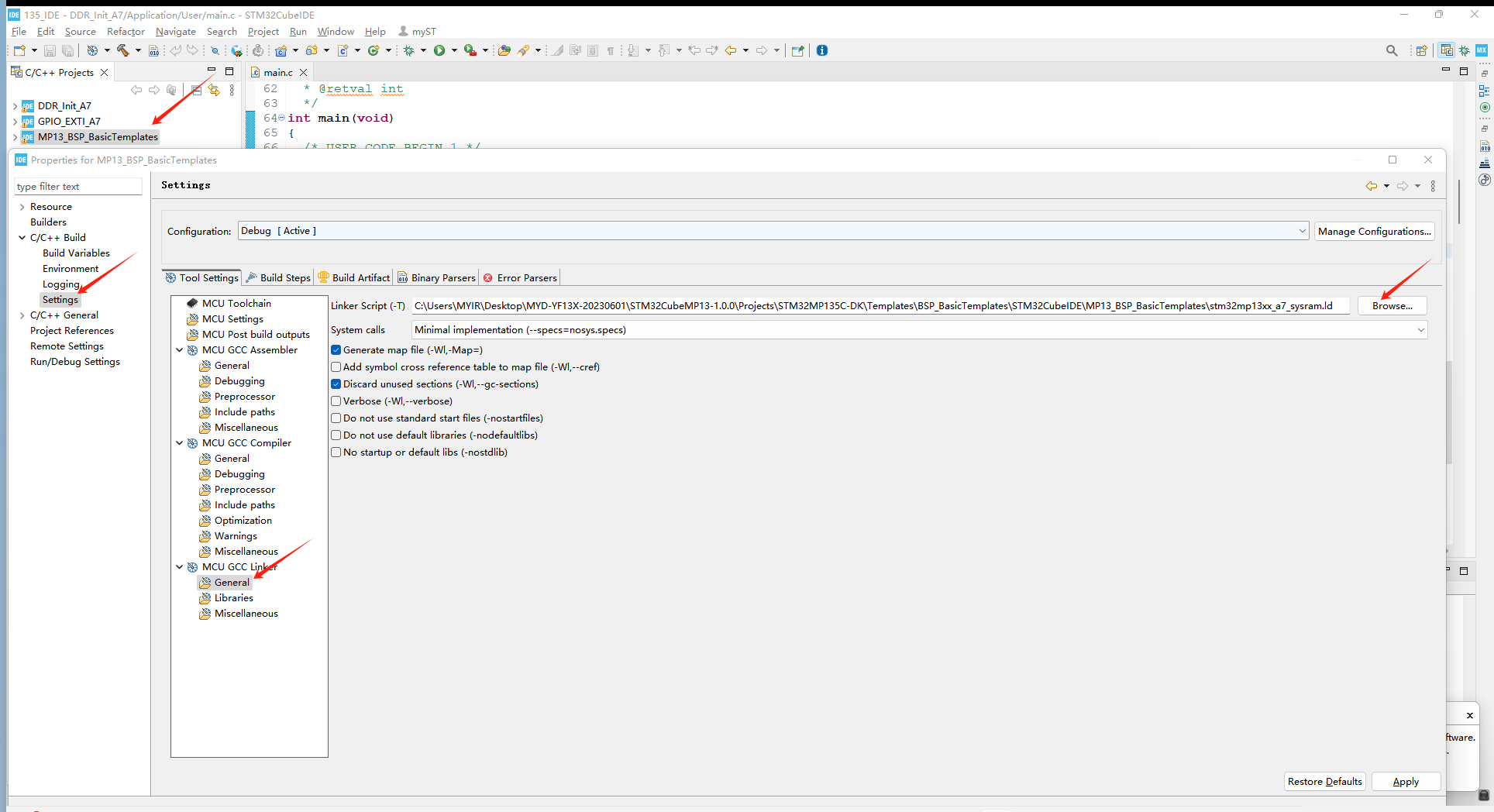

2.2.调试应用 将以上环境配置完成之后，在应用调试阶段也需要进行一个配置，打开工程的调试设置界面，点击startup，将monitor reset删除，保存并调试：
将开发板接上串口，全速运行，串口会打印Hello World - USE_STM32MP135 BOARD，至此应用调试成功。
3.创建应用 3.1.适配硬件 以米尔MYD-YF13x开发板上的心跳灯为例，首先要确定心跳灯用到的GPIO口。查看硬件原理图可以看到心跳灯连接的是SPI5_MOSI： 通过查看米尔的Pin List可知道SPI5_MOSI对应的引脚是PH12，那么接下来就开始创建工程来配置心跳灯的闪烁。 3.2.工程创建 米尔创建的工程位于STM32CubeMP13-1.0.0ProjectsSTM32MP135C-DKExamplesGPIOGPIO_EXTI路径下，根据1.1中的方法导入工程，如下： 开始对心跳灯进行配置，修改stm32mp13xx_disco.h里的心跳灯引脚配置：
修改完后回到main.c文件里在while函数中添加心跳灯的代码： 编译并调试后，让程序全速运行，可以看到开发板上的蓝灯闪烁：
至此创建的工程调试成功。
产品介绍 米尔STM32MP135开发板，基于STM32MP13系列处理器，单核Cortex-A7 设计，运行频率高达1GHz，专为入门级Linux、裸机或RTOS系统设计。开发板采用12V/2A直流供电，搭载了2路千兆以太网接口、1路USB2.0协议MINI PCIE插座的4G模块接口、1路RGB显示接口、1路音频输入输出接口、2路USB HOST Type A、1路 USB OTG Type-C接口、1路Micro SD接口等。开发板接口丰富，适用于能源电力、工业控制、工业网关、工业HMI等场景。
|
