应用在油液液位检测中的LDM差分液位模组
发布时间：2023-12-29 09:25
发布者：liao775a
|
油料液位是指油库或油箱中的油积存的相对高度。当油库或油箱需要充油时，若液位已达到较大安全容量所对应的高度，就需要给充油者以提示；若油的液位低于较低要求高度时，也需要给予提示，以便使油库或油箱得以及时补充。这种液位检测系统在储油库或汽车油箱等方面具有重要的作用。 在液位检测中，尽管检测方法所用技术各不相同，但可以把它们归纳为以下几个检测原理。 1、基于力学原理。敏感元件所受到的力（压力）的大小与液位成正比，通过受力的大小转换成相应液位高度。它包括静压式、浮力式和重锤式液位计。 2、基于相对变化原理。当液位变化时，液位与容器底部或顶部的距离发生改变，通过测量距离的相对变化可获得液位的信息。这种液位检测仪表包括声学式、微波式、光学式。 3、基于某强度性物理量随液位的升高而增加的原理来获得液位的信息。例如对射线的吸收强度、电容器的电容量等。 液位传感器工作原理是当被测介质的两种压力通入高、低两压力室，作用在δ元件（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。

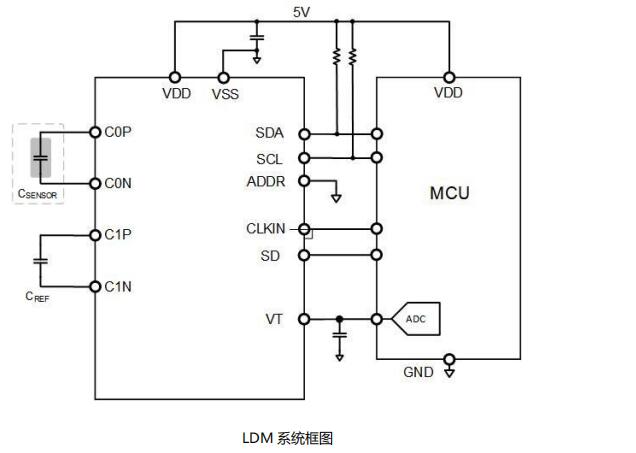

这里小编推荐一款由工采网代理的差分液位模组 - LDM（Liquid-level -Differential-Mini）利用差分式电容测量原理，通过电容传感芯片测量介电常数的变化，模组数字信号输出电容值，转换成液位高度等，可测量连续液位或分段液位等介质传感，广泛应用于水位、油液液位、料位等检测。模组含微处理器件，内嵌电容与物理量转换计算、报警检测算法、温度补偿、信息存储、校准支持等，可以定制 I2C、1-wire 等数字协议。 LDM 穿透性强，可穿透 1~10mm 非金属容器，有效克服容器壁较厚、或测量有空气间隔、 液体介质粘稠度高等问题，准确测量到电容变化；尺寸小，以较小单元原理设计电路，邮票板方式，方便客户集成到产品电路中；可通过调整外围电路实现测量不同的电容范围。 差分液位模组 - LDM特性： 测量方式：非接触可穿透 1~10mm 非金属容器，或接触式 液位精度：根据被测物、电极结构等应用不同，较高精度 1% 电容测量范围：0~100pF（默认量程，其他量程可定制） 电容测量精度：1% 电容测量分辨率：0.001pF 电容测量时间：50ms（可根据采集需求定制） 工作功耗：3mA@5V 温度特性 温度分辨率：12bit ADC 典型测温精度：±3℃ 工作温度范围：-40℃~+85℃ 通信接口：I2C（可定制 1-wire） 工作电压：2.5V~5.5V 外形尺寸：11.5mm*11.5mm*2.5mm LDM系统框图：

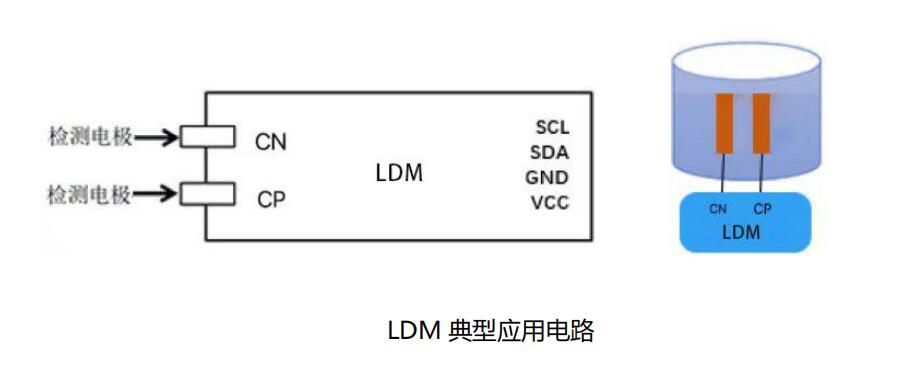

典型应用电路： LDM 是利用差分式电容的测量原理，根据容器结构以及液位检测需求布置适当形状大小的两个电极，将两个电极分别与 LDM 的 CN、CP 相连，然后将模组固定。支持连续液位、一点液位检测。
在液位检测领域，浙江MYSENTECH便是国产品牌中的佼佼者。了解更多关于浙江MYSENTECH液位传感模组的技术应用，请联系：133 9280 5792(微信同号)
|
