【led光源驱动方案】大功率升压恒流芯片ap9193

发布时间:2023-11-6 10:06    发布者:swhechuanxin
关键词: DC-DC降压恒流IC
概述
AP9193 是一款高效率、高精度的升压型大功率 LED 灯恒流驱动控制芯片。
AP9193 内置高精度误差放大器,固定关断时间控制电路,恒流驱动电路等,特别适合大功率、多个高亮度 LED 灯的串恒流驱动。
AP9193 采用固定关断时间的控制方式,其工作频率最高可达 1MHz,可使外电感和滤波电容体积减小,效率提高,节省 PCB 面积。关断时间可通过外部电容进行调节,工作频率可根据用户要求而改变。
AP9193 通过调节外置的电流采样电阻,能控制高亮度 LED 灯的驱动电流,使LED 灯亮度达到预期恒定亮度。在 EN PWM 信号,还可以进行 LED 灯调光。
AP9193 采用 SOP8 封装。
特点
 宽输入电压范围:3.6V~100V
 高效率:可高达 95%
 最大工作频率:1MHz
 CS 限流保护电压:250mV
 FB 电流采样电压:250mV
 芯片供电欠压保护:2.5V
 关断时间可调
 外置频率补偿脚

应用领域
 LED 灯杯
 电池供电的 LED 灯串
 平板显示 LED 背光
 恒流充电器控制
 大功率 LED 照明

概述
AP9193 是一款升压型大功率 LED 灯恒流驱动控制 IC,采用固定关断时间的峰值电流模控制方式。芯片内部由误差放大器、PWM 比较器、电感峰值电流限流、固定关断时间控制电路、PWM 逻辑、功率管驱动、基准等电路单元组成。
芯片通过FB管脚来采样LED输出电流。系统处于稳态时FB管脚电压VFB恒定在约 250mV。当VFB电压低于 250mV时,误差放大器的输出电压即COMP管脚电压升高,从而使得在功率管导通期间电感的峰值电流增大,因此增大了输入功率,VFB电压将会升高。反之,当VFB电压高过250mV时,误差放大器的输出电压会逐渐降低,从而使得在功率管导通期间电感的峰值电流减小,因此减小了输入功率,VFB电压随之降低。
芯片通过 CS 管脚采样电感电流,实现峰值电流控制。此外,CS 脚还用来限制最大输入电流,实现过流保护功能。系统关断时间可通过连接到TOFF脚的电容COFF来设置。通过设定关断时间,可设置系统的工作频率。COMP 管脚是误差放大器的输出端,可以在 COMP 脚外接电阻、电容来实现频率补偿。

MOS
管选择
首先要考虑MOS管的耐压,一般要求MOS管的耐压高过最大输出电压的 1.5 以上。其次,根据驱动LED电流的大小以及电感最大峰值电流来选择MOS管的IDS电流。一般MOS管的IDS最大电流应是电感最大峰值电流的 2 倍以上。此外,MOS的导通电阻RDSON要小,RDSON越小,损耗MOS管上的功率也越小,系统转换效率就越高。
另外,高压应用时应注意选择低阈值电压VTHMOS管。芯片的工作电源电压决定了DRV驱动电压。通常芯片的驱动电压为 5V,所以应保证MOS管在VGS电压等5V时导通内阻足够低。

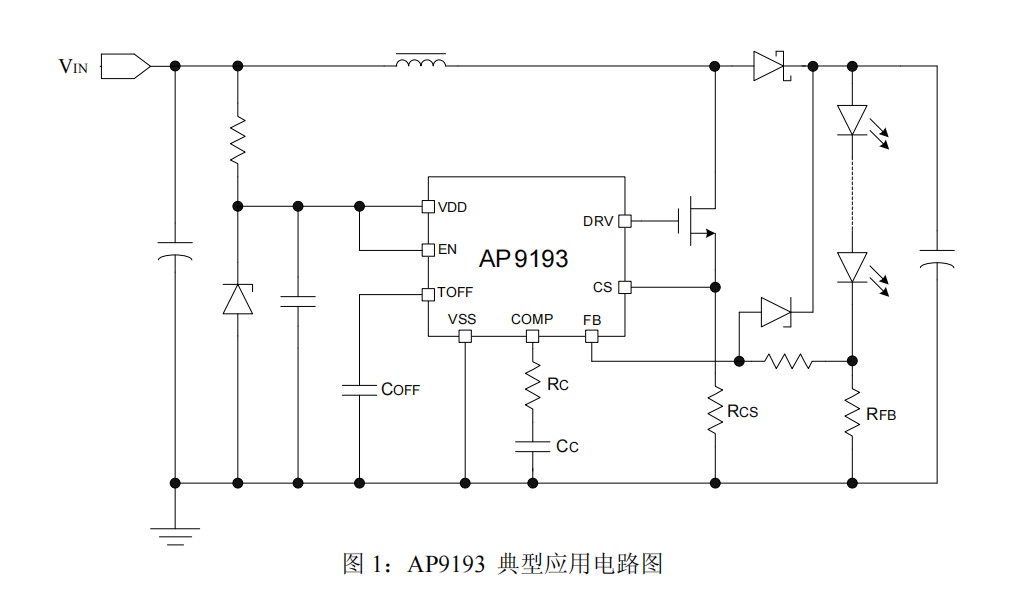

9193.png 9193-1.png 9193电路.png
