【舞台灯方案】LED驱动恒流芯片pwm深度调光APS54085降压IC

swhechuanxin

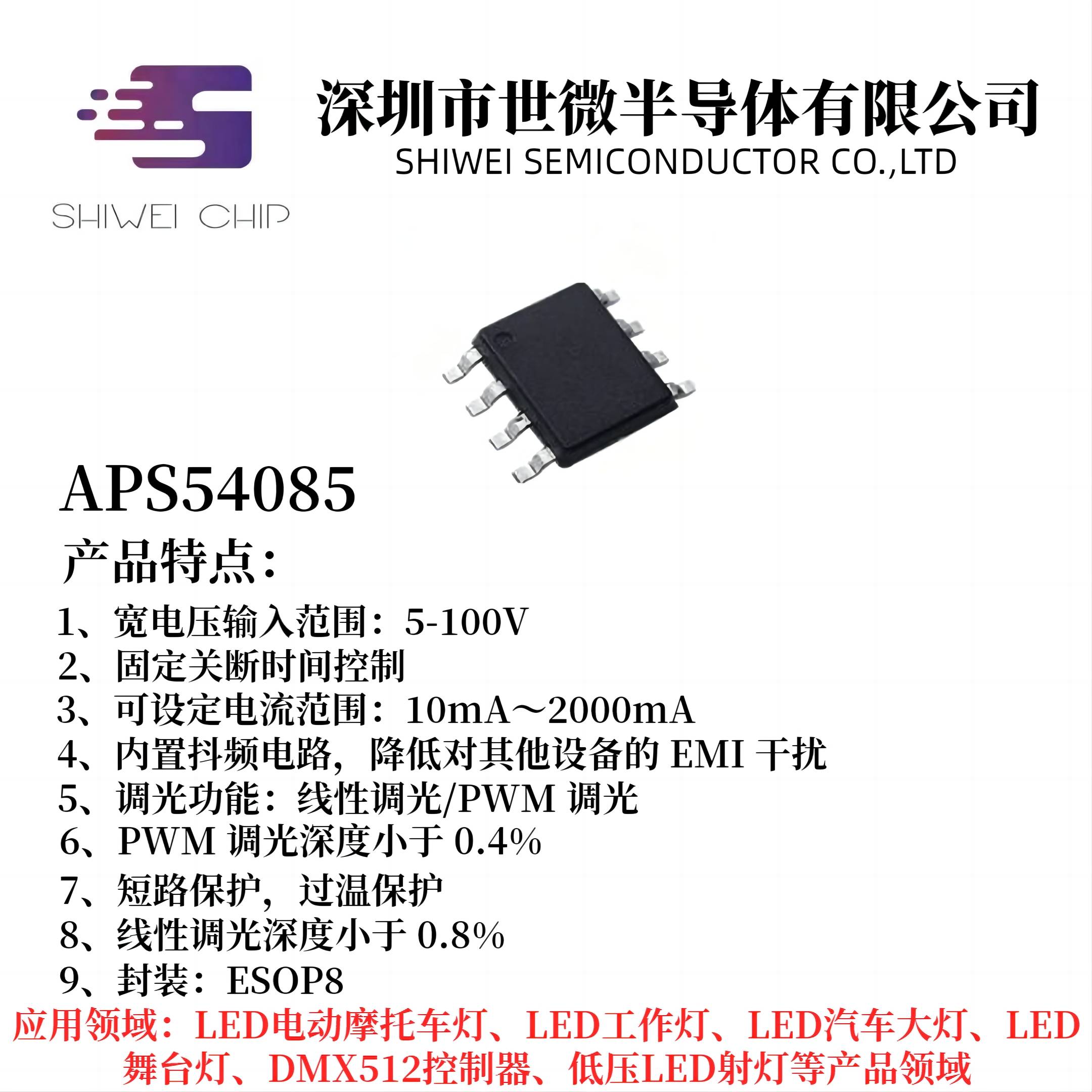

APS54085 是一款 PWM 工作模式,高效率、外围简单、内置功率 MOS 管，适用于 5-100V输入的高精度降压 LED 恒流驱动芯片。最大电流2.0A。
APS54085 可实现线性调光和 PWM 调光，线性调光有效电压范围 0.52-2.55V. PWM 调光频率范围 100HZ-30KHZ。
APS54085 工作频率可以通过 RT 外部电阻编程来设定，同时内置抖频电路，可以降低对其他设备的 EMI 干扰。
APS54085 还有过温调节电流的功能。当芯片内部的温度达到 145℃左右时，会自动调低输出电流。
特点
◆宽输入电压范围：5V～100V
◆可设定电流范围：10mA～2000mA
◆固定关断时间控制
◆内置抖频电路，降低对其他设备的 EMI 干扰
◆过温保护
◆调光功能：线性调光/PWM 调光
◆PWM 调光深度小于 0.4%
◆线性调光深度小于 0.8%
◆ESOP8 封装
应用领域
◆ 舞台灯，RGB 灯
◆汽车灯照明
◆台灯
应用信息
◆芯片供电
APS54085 采用外部供电，需要提供约 1mA 的电流才能保证芯片的正常工作，外部供电分压电阻可以根据这个电流参数设计，同时注意选择合适的电阻封装适应不同输入电压情况。
◆过温保护
芯片内置了智能过温保护电路，随着温度的升高，逐渐降低输出电流，既能防止温度过高烧毁电路，又能防止突然关闭电流引起照明异常。
◆PCB 布线参考
1、大电流路径走线要粗，铺铜走线最佳。
2、大电路回路面积以最短、最宽路径完成最佳。
3、开关切换连接点：电感 L、SW PIN 与续流肖特基二极管，走线要短与粗，铺铜走线最佳，但同时需要适当面积作为电感、IC 与二极管散热。
4、Vin 端的输入电容要靠近输入端和 CS电阻地，以达到稳压和滤波功效
5、采样电阻 Rcs 靠近 CS /GND PIN
6、VDD 电容需靠近 VDDPIN和GNDPIN，且 1UF 以上容量。
7、VDD 电容连接 VDD 脚和 GND 脚之间的回路尽量缩小。
8、如采用 PWM 调光时，CS 脚和 CSS 脚之间加 RC 电路作滤波。
