大联大品佳集团推出基于Infineon产品的BLDC变频控制方案
发布时间：2023-11-2 22:03
发布者：eechina
大联大旗下品佳推出基于英飞凌（Infineon）IM564-X6D模块的BLDC变频控制方案。
图示1-大联大品佳基于Infineon产品的BLDC变频控制方案的展示板图 随着节能减排政策的不断加强，家电产品对能效和环保的目标持续提升。在这种趋势的推动下，BLDC变频控制应用受到了广泛关注。在家电设备中，采用BLDC变频控制能够实现更加精准的转速控制，从而提高产品的性能和舒适度，并降低能源消耗。针对这一特点，大联大品佳基于Infineon IM564-X6D模块推出BLDC变频控制方案，能够加快厂商对于变频电机控制系统的开发。

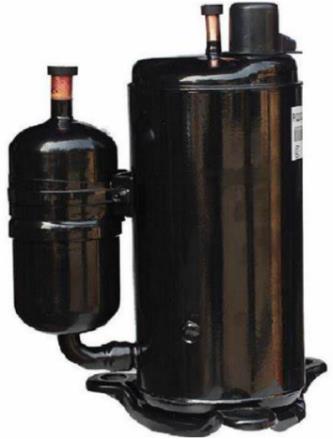

图示2-大联大品佳基于Infineon产品的BLDC变频控制方案的场景应用图 IM564-X6D是Infineon IPM CIPOS Mini系列的产品之一，其包含了功能强大的逆变器和PFC系统，并采用Infineon的最新iMotion MCE引擎技术。模块内置一个CoolMOS功率MOSFET和一个用于PFC级的快速开关二极管，支持高达150KHz的PFC开关频率。IM564-X6D将单升压PFC级和逆变器级集成在一个DIP 3×36D封装中的设计，能够显著减小电感器尺寸，实现高功率密度和减小系统面积，并且与有源PFC结合使用，可帮助工程师快速制作各种变频电机控制系统的原型。

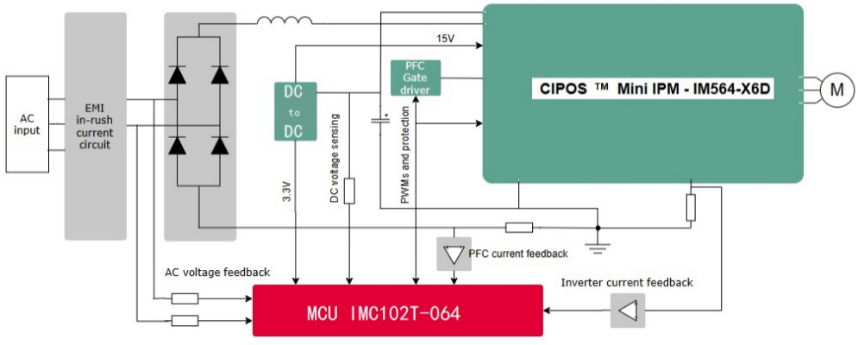

图示3-大联大品佳基于Infineon产品的BLDC变频控制方案的方块图 本方案可实现2800W的最大功率，适用于风扇、泵和压缩机等应用的设计，并且其紧凑的外形，也能进一步助力系统实现高集成、高能效以及小型化。 核心技术优势： 驱动三相电机（BLDC Motor）； 功率因数校正（CCM升压PFC拓扑）； 600V阻断电压20A安装芯片电流； 最大功率因数校正开关频率150KHz； 2800W输出功率，带被动冷却； iMotion MCE2.0引擎FOC算法； 标准MADK M3接口连接器。 方案规格： 输入电源：220-240VAC电源电压系统； 电机功率：2000W； 最大功率：2800W； PFC支持频率：150KHz； MCE2.0引擎。 |
