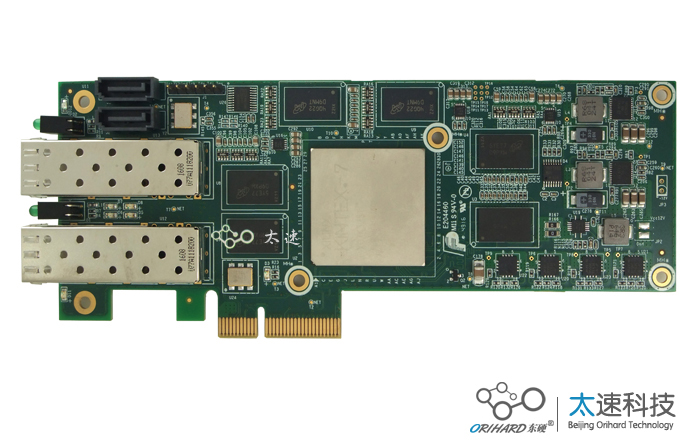

基于 Kintex-7 XC7K325T的半高PCIe x4双路万兆光纤收发卡

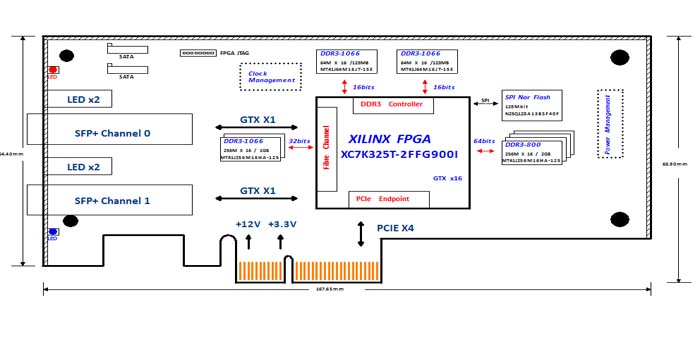

一、板卡概述         板卡采用Xilinx公司的XC7K325T-2FFG900I芯片作为主处理器，可应用于万兆网络、高速数据采集、存储；光纤隔离网闸等领域。   二、功能和技术指标：   板卡功能 参数内容 主处理器 xilinx  XC7K325T-2FFG900I 板卡标准 PCI EXPRESS CARD REV. 1.1，半高，2/3长卡 电气规范 支持1路PCIe X4 支持PCI Express V1.1 V2.0标准 板载缓存 板载1组2GB 64bit DDR3内存颗粒，1组1GB 32bit DDR3内存颗粒和2组128MB 16bit DDR3 内存颗粒 加载Flash 板载16MB SPI Flash，用于FPGA程序加载 高速接口 两路万兆光纤接口，最大支持10Gbps线速率。 两路GTX接口，使用SATA连接器 低速接口 板卡尺寸 170*68.9mm 板卡重量 （含散热片） 板卡供电 +12V@3A 板卡功耗 36W 工作温度 Industrial  -20℃到+65℃ 三、接口测试软件: 板卡功能 参数内容 主处理器 xilinx XC7K325T-2FFG900I 软件版本 ISE14.7 编程语言 Verilog 板卡接口测试程序 DDR测试、PCIe IO模式测试，光纤Aurora测试程序 板卡接口应用程序 PCIe V2.0 XDMA 测试FPGA程序， Windows 7，Linux驱动程序     四、应用领域       光纤数据收发，隔离，加速计算。
