【汽车级】同步降压转换器TPS62873Y1QWRXSRQ1、TPS62873QWRXSRQ1引脚配置
发布时间：2023-3-15 14:45
发布者：Mindy—mjd
|

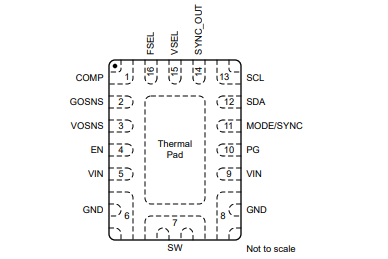

概述 TPS6287x-Q1同步降压转换器是一系列具有差分遥感功能的引脚对引脚6A、9A、12A和15A降压直流/直流转换器。每个额定电流均提供全功能器件型号，具有I2C接口和有限功能器件型号，无需I2C接口。所有器件均具有高效率，简单易用。低电阻电源开关在高环境温度下支持高达15A连续输出电流。每个器件均可在堆叠模式下工作，以提供更高输出电流。该器件还可用于在多个器件上增加功率耗散。 TPS6287x-Q1系列采用增强型DCS控制方案，支持固定频率运行的快速瞬变。这些器件在省电模式下工作，实现最大效率或强制PWM模式，实现出色的瞬态性能，并具有最低输出电压纹波。可选的遥感功能可最大限度地提高负载点的电压调节。该器件在所有条件下均可实现优于±1%的直流电压精度。开关频率可借助FSEL引脚通过电阻器进行选择。开关频率可设置为1.5MHz、2.25MHz、2.5MHz或3.0MHz，或在相同频率范围内同步到外部时钟。 I2C兼容接口具有多种控制、警告和监控特性。其中包括电压监控和温度相关警告。输出电压可通过I2C兼容接口进行调节，以根据应用的性能需求快速调整负载的功耗。默认启动电压可通过VSEL引脚进行电阻器选择。 【明佳达】【星际金华】供求TPS62873Y1QWRXSRQ1、TPS62873QWRXSRQ1汽车同步降压转换器，全新原装，有单价格可谈，有意者欢迎联系陈先生qq：1668527835 咨询。 开关稳压器TPS62873QWRXSRQ1引脚图
功能：降压 输出配置：正 拓扑：降压 输出类型：可编程 输出数：1 电压 - 输入（最小值）：0.4V 电压 - 输入（最大值）：6V 电压 - 输出（最小值/固定）：0.4V 电压 - 输出（最大值）：3.35V 电流 - 输出：15A 频率 - 开关：1.5MHz， 2.25MHz， 2.5MHz， 3MHz 同步整流器：是 工作温度：-40°C ~ 125°C（TA） 安装类型：表面贴装，可润湿侧翼 封装/外壳：16-TFQFN、16-VQFN（2.55x3.55） 降压开关稳压器：TPS62873Y1QWRXSRQ1 功能：降压 输出配置：正 拓扑：降压 输出类型：可编程 输出数：1 电压 - 输入（最小值）：2.7V 电压 - 输入（最大值）：6V 电压 - 输出（最小值/固定）：0.4V 电压 - 输出（最大值）：3.35V 电流 - 输出：15A 频率 - 开关：1.5MHz， 2.25MHz， 2.5MHz， 3MHz 同步整流器：是 工作温度：-40°C ~ 125°C（TA） 安装类型：表面贴装，可润湿侧翼 封装/外壳：16-TFQFN 、16-VQFN（2.55x3.55） 应用—— 信息娱乐与仪表板 ADAS FPGA、ASIC和数字内核电源 DDR存储器电源 注：本文部分内容与图片来源于网络，版权归原作者所有。如有侵权，请联系删除！ |
