护眼台灯无频闪调光方案
发布时间：2023-2-20 12:13
发布者：CZX-Lucas
|
随着生活品质的提升，加上近几年来手机摄像头技术的提升和直播的带动，人们对灯光的要求是越来越高，要求灯光细腻平滑，显色性好，无频闪等等的需求越来越高。而其中要求最高的场景之一要属护眼台灯了，除了要求无蓝光，高显指，亮度色温调节等等之外，其中最重要的护眼功能，当属无频闪了。而要做到真正意义上的无频闪，LED驱动芯片当属最重要的一环了。 针对无频闪的需求，深圳智芯半导体推出PWM调光信号内部转模拟调光系列，包括降压恒流和升压恒流，调光比100：1，输出非斩波式输出，电流连续，真无频闪。另外LD端口也支持模拟调光，模拟调光范围0.2~2.5V。LD端口接电容到地，还可以调整软启动时间。 特性 降压恒流Hi7301特性 升压恒流Hi6001特性 支持100：1调光比 工作电压范围6.5-75V 支持软启动 转换效率>95% 负载调整率<±0.5% 低待机功耗 真正无频闪调光 支持最大输出电流设置 支持调光频率超过32K 支持开关频率设置 支持PWM转模拟/模拟调光 内置80V LDO供电 恒流精度≤±3％ 支持过温降电流 支持100：1调光比 工作电压范围5-40V 启动电压2.7V 支持软启动 转换效率>95% 超低待机功耗<2uA 真正无频闪调光 支持调光频率超过32K 支持开关频率设置 支持PWM\模拟信号调光 内置40VLDO供电 恒流精度≤±3％ 支持过温降电流 支持输出过压保护 原理图
降压恒流Hi7301原理图
升压恒流Hi6001原理图 电流输出曲线
降压恒流Hi7301调光曲线

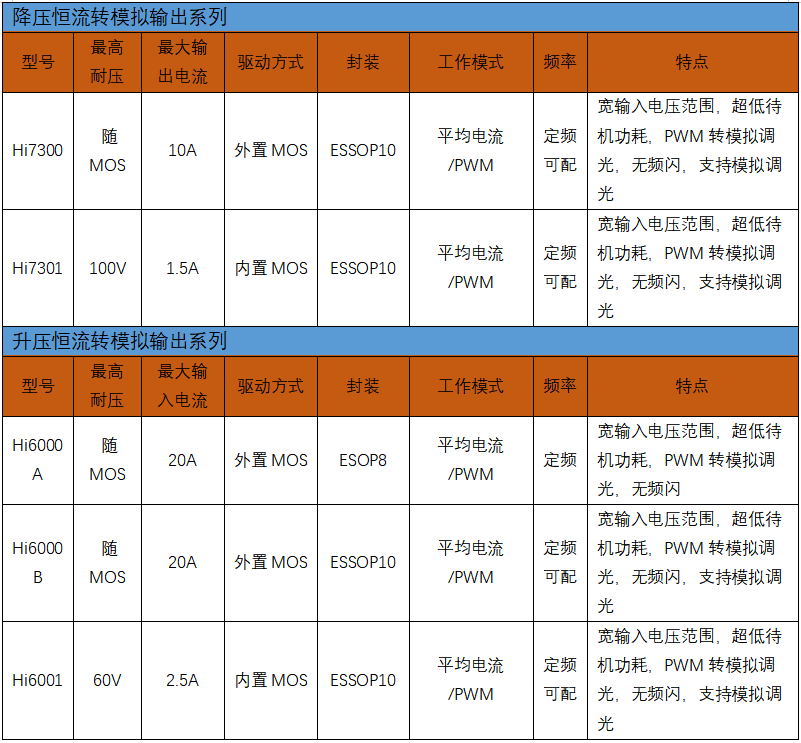

升压恒流Hi6001调光曲线 常用器件选型
方案特点 转换效率高，可灵活应对不同方案和功率 在应用上，外围简单，线性度好 可以实现宽输入电压，轻松应对不同电压范围的供电 PWM信号支持1K以上均可，MCU的选型更灵活，也可支持模拟调光 芯片的工作频率可根据电阻调节，电感选择更灵活 支持过温降电流和输出过压保护 备注 此系列除了在台灯上表现优异之外，目前此系列也已在电视背光，投影仪，影视灯，摄影补光灯等高低端场合有亮眼表现。 |
