高抗干扰触摸IC-VK36N3D/VK36N3B三路触摸触控芯片，适用于厨房秤触摸IC等
发布时间：2023-9-15 14:42
发布者：V13632814412
关键词：
ic
|

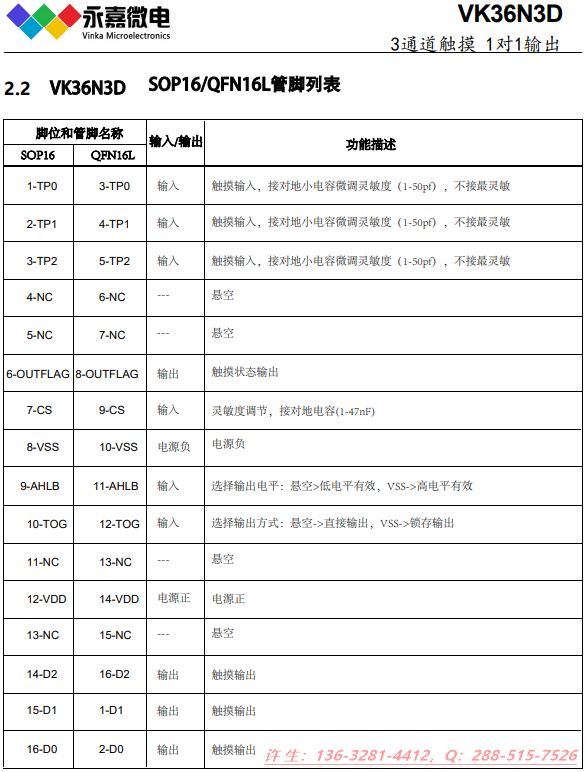

概述 VK36N3D具有3个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有较 高的集成度，仅需极少的外部组件便可实现触摸按键的检测。 提供了3个1对1输出脚，1个触摸状态输出脚，可通过IO脚选择上电输出电平和输出方式 （直接输出或者锁存输出）。芯片内部采用特殊的集成电路，具有高电源电压抑制比，可减少 按键检测错误的发生，此特性保证在不利环境条件的应用中芯片仍具有很高的可靠性。 此触摸芯片具有自动校准功能，低待机电流，抗电压波动等特性，为各种触摸按键+1对1 输出的应用提供了一种简单而又有效的实现方法。（C26-75） 特点 • 工作电压 2.2-5.5V • 待机电流10uA/3.0V • 上电复位功能（POR） • 低压复位功能（LVR） • 触摸输出响应时间：作模式 48mS ，待机模式160mS • 通过AHLB脚选择上电输出高电平或者低电平 • 通过TOG脚选择直接输出或者锁存输出 • 输出为3个1对1输出脚和1个触摸状态输出脚 • 支持多键同时触摸 • 防呆功能，有效键最长输出时间：13S • 无键触摸4S进入待机模式 • 通过CS脚接对地电容调节整体灵敏度(1-47nF） • 各触摸通道单独接对地小电容微调灵敏度（0-50pF）. • 上电0.3S内为稳定时间，禁止触摸 • 上电后无触摸时，环境变化自动校准基准值 • 抗电压波动，抗干扰性能好 • 封装 SOP16(150mil)(9.9mm x 3.9mm PP=1.27mm) QFN16L(3.0mm x 3.0mm PP=0.5mm)
概述 VK36N3B具有3个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有较 高的集成度，仅需极少的外部组件便可实现触摸按键的检测。 提供了2位BCD码输出功能，有直接输出，锁存输出和开漏输出3个型号可选。芯片内部采 用特殊的集成电路，具有高电源电压抑制比，可减少按键检测错误的发生，此特性保证在不利 环境条件的应用中芯片仍具有很高的可靠性。 此触摸芯片具有自动校准功能，低待机电流，抗电压波动等特性，为各种触摸按键+BCD 码输出的应用提供了一种简单而又有效的实现方法。 特点 • 工作电压 2.2-5.5V • 待机电流10uA/3.0V • 上电复位功能（POR） • 低压复位功能（LVR） • 触摸输出响应时间：工作模式 48mS ，待机模式160mS • 输出2位BCD输出脚，上电输出高电平或者高阻 • 输出单键有效，先触摸先输出，触摸不离开不响应其它键 • 防呆功能，有效键最长输出时间：13S • 无键触摸4S进入待机模式 • 通过CS脚接对地电容调节整体灵敏度(1-47nF） • 各触摸通道单独接对地小电容微调灵敏度（0-50pF） • 上电0.3S内为稳定时间，禁止触摸 • 上电后无触摸时，环境变化自动校准基准值 • 抗电压波动，抗干扰性能好 • 型号 VK36N3BD 直接输出 VK36N3BT 锁存输出 VK36N3BO 开漏输出，低有效 • 封装 SOP8(150mil)(6.0mm x 3.9mm PP=1.27mm) DFN8L(2.0mm x 2.0mm PP=0.5mm)
高抗干扰/抗噪MTP触控IC-直接输出系列： VK36N1DD 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：1 输出方式：直接输出高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6 VK36N1DT 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：1 输出方式：锁存输出高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6 VK36N1DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：1 输出方式：开漏输出高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6 VK36N2DD 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：2 输出方式：直接输出高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8 VK36N2DT 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：2 输出方式：锁存输出高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8 VK36N2DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：2 输出方式：开漏输出高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8 VK36N3D 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：3 输出方式：直接/锁存输出高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N3DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：3 输出方式：开漏输出高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N4D 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：4 输出方式：直接/锁存输出高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N4DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：4 输出方式：开漏输出高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N5D 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：5 输出方式：直接/锁存输出高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N5DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：5 输出方式：开漏输出高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N6DD 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：6 输出方式：直接输出高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N6DT 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：6 输出方式：锁存输出高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N6DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：6 输出方式：开漏输出高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 ----------------------------------------------------------------------------------------------------- 高抗干扰/抗噪MTP触控IC-脉冲/BCD输出系列： VK36N2P 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：2 输出方式：开漏输出高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6 VK36N10P 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：10 输出方式：开漏输出高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N3BD 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：3 输出方式：直接输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8 VK36N3BT 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：3 输出方式：锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8 VK36N3BO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：3 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8 VK36N4B 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：4 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N5B 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：5 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度度 封装：SOP16/QFN16 VK36N6B 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：6 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N7B 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：7 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N8B 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：8 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 触摸触控芯片、触摸感应芯片、触摸检测芯片、触控感应芯片、触控检测芯片、电容式触摸芯片、电容式触控芯片、触摸芯片、触控芯片、单键触摸、单键触控、触摸触控IC、触摸感应IC、触摸检测IC、触控感应IC、触控检测IC、电容式触控IC、电容式触摸IC、触摸IC、触控IC、触摸按键、触摸调光、触控按键、触控调光、触控滑条、触摸滑条、专业触摸芯片、触摸方案、触摸感应芯片原厂、触摸感应方案原厂、触感触控方案原厂、触控触感方案原厂、电容式触控IC原厂、电容式触控IC原厂、触摸感应IC原厂、单键/单通道触摸芯片、2/两键触摸触控芯片；3/4/5/6/7/8/9/10/11/12/13/14/15/16/17/18/19/20键触摸芯片、抗干扰水位检测、抗干扰液位检测、抗干扰液体检测、抗干扰水检IC、抗干扰水检芯片、水位检测芯片、水位检测IC、液位检测芯片、液位检测IC、液体检测芯片、液体检测IC、水位液位检测芯片、水位液位检测IC、液位水位检测芯片、液位水位检测IC 注：具体参数请以最新PDF为准，型号众多未能一一介绍，欢迎索取PDF/样品。 |
