纳芯微推出首款车规级40V/单通道90mΩ智能低边开关NSE11409系列
发布时间：2022-6-20 16:48
发布者：eechina
纳芯微全新推出首款业界领先的NSE11409系列智能低边开关芯片，该款芯片是专门针对驱动高可靠性负载应用而设计的，广泛应用于驱动汽车和工业场景中的继电器、执行阀、照明和加热电阻丝等负载元件。
典型应用框图 NSE11409是车规级40V/单通道90mΩ智能低边开关, 具备完整的诊断与保护功能，芯片内置>45V的过压钳位，特别适用于驱动继电器和阀门等电感负载，实现快速退磁。该款芯片内部能够对输出进行限流，具备开路诊断以及过温保护等功能。能够在-40℃至125℃的环境温度下正常运行，可提供SO-8和SOT-223两种封装形式，满足不同的设计需求。

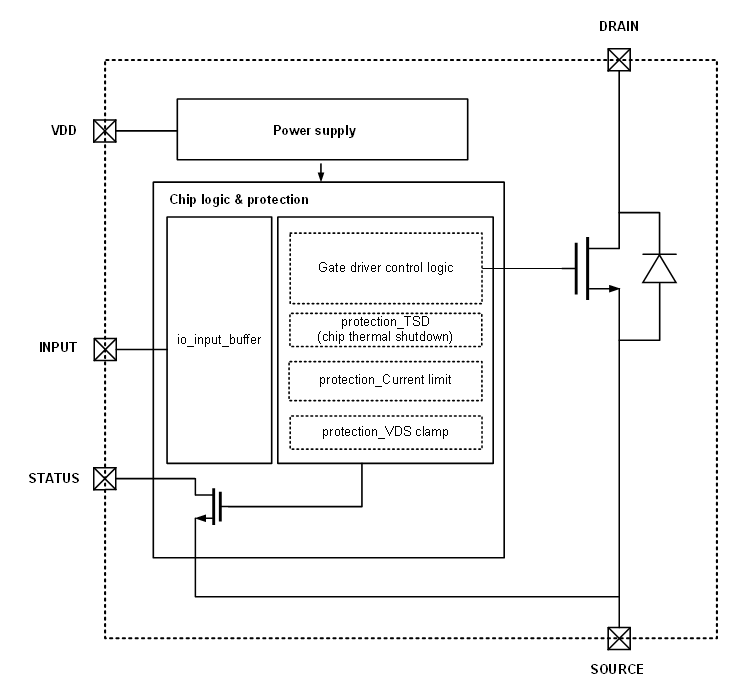

NSE11409系列功能框图

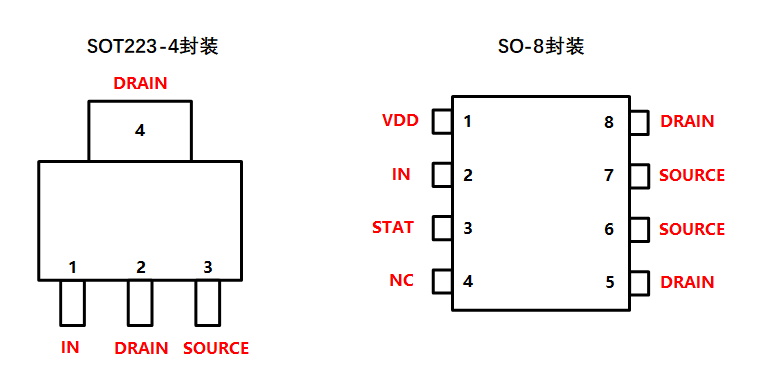

NSE11409系列封装管脚图

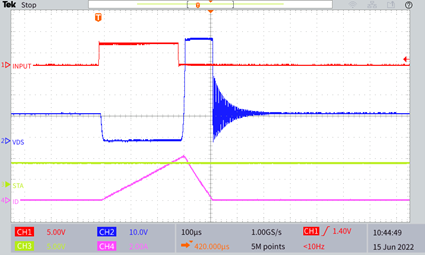

测试波形1：电感负载过压钳位

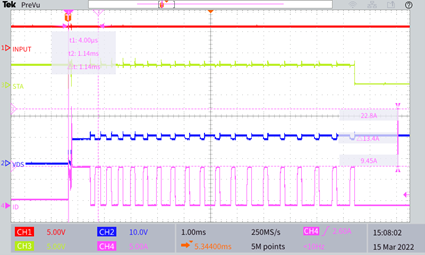

测试波形2：动态过温保护和过流钳位

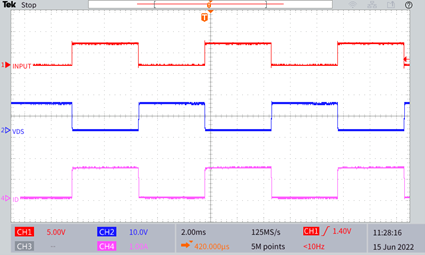

测试波形3：1.5A负载ON/OFF
测试波形4：绝对过温保护 免费送样 NSE11409系列产品均可提供样品，如需申请样片或订购可邮件至sales@novosns.com或拨打0512-62601802，更多信息敬请访问www.novosns.com |
