SL3038 是一款支持宽电压输入的开关降压型DC-DC 控制器，最高输入电压可超过150V。SL 3038 具有低待机功耗、高效率、低纹波、优异的母线电压调
整率和负载调整率等特性。支持大电流输出，输出电流可高达5A 以上。
SL3038 同时支持输出恒压和输出恒流功能。通过设置CS 电阻可设置输出恒流值。通过设置FB1、FB2 引脚的分压电阻可设置输出恒压值。
SL3038 采用固定频率的PWM控制方式，典型开关频率为140KHz。轻载时会自动降低开关频率以获得高的转换效率。
SL3038 内部集成软启动以及过温保护电路，输出短路保护，限流保护等功能，提高系统可靠性。
SL3038 采用SOP8 封装。
特点：
宽输入电压范围：8V~150V
输出电压从4.2V到30V可调
支持输出恒压恒流
支持输出12V/5A,5V/5A
高效率：可高达96%
工作频率：140kHz
地待机功耗
内置过温保护
内置软启动
内置输出短路保护
内置VDD稳压管
应用领域
车充、电池充电
恒压源、独轮车电源
电动汽车、电动自行车、电瓶车
扭扭车、卡车

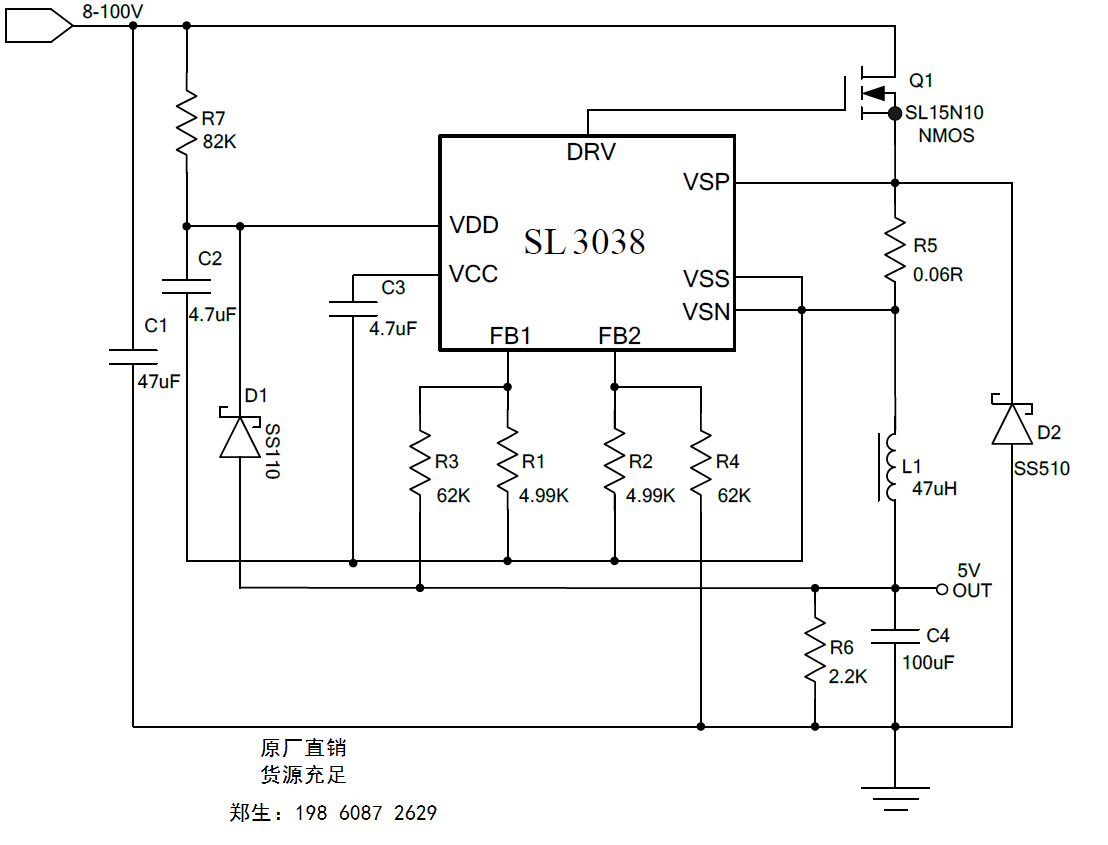

电路图
|
|
