5.5V~55V/3A、高调光比 LED 恒流驱动器

小郑

替换方案：森利威尔SL6116 ESOP8封装 替换 华润矽威PT4115 ESOP8封装

概述
  SL6116 是内置功率MOS，同时可支持外扩驱动NMOS 的一款连续电感电流导通模式的降压型LED 恒流驱动器，用于驱动一个或多个LED 灯串。工作电压从5.5V 到60V，提供可调的输出电流，内置MOS 最大1.5A 输出，外扩NMOS驱动可支持更高的功率范围。
  SL6116 内置功率开关，采用高端电流检测电路，以及兼容PWM 和模拟调光的调光脚DIM。当DIM 脚电压低于0.3V时输出关断，进入待机状态。
  SL6116 内置过温保护电路，当芯片达到过温保护点进入过温保护模式，输出电流逐渐下降以提高系统可靠性。
  SL6116 采用专利的电路架构使得在低压差工作时输出电流无过冲，提高LED工作寿命，SL6116 采用专利的恒流电路具有优异的负载调整率和线性调整率。
  SL6116 采用ESOP8 封装。

特点
  提供外部NMOS 驱动外扩脚
  高效率：96%
  优异的负载调整率和线性调整率
  高端电流检测
  最大辉度控制频率：20KHz
  滞环控制，无需环路补偿
  最高工作频率：1MHz
  电流精度：±3%
  宽输入电压：5.5V~60V
  智能过温保护
  低压差无过冲

应用领域
  LED 备用灯，信号灯
  低压LED 射灯代替卤素灯
  车载 LED 灯

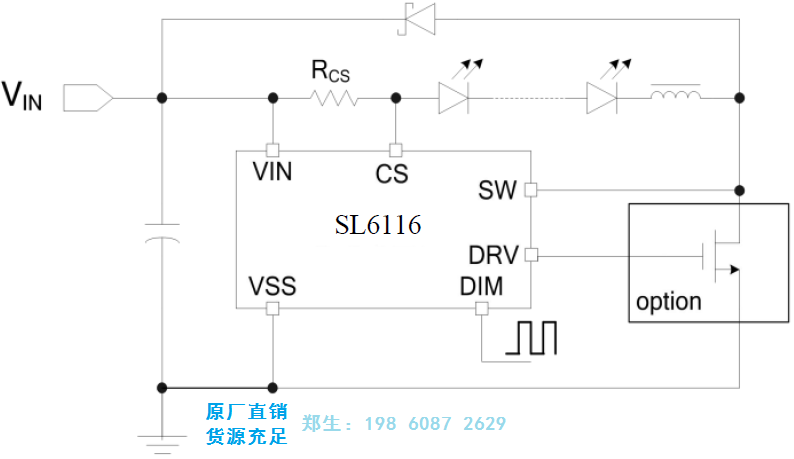

电路图
