TDA7382新型甲乙类音频功率放大器
发布时间：2011-9-1 14:18
发布者：我爱电子
|

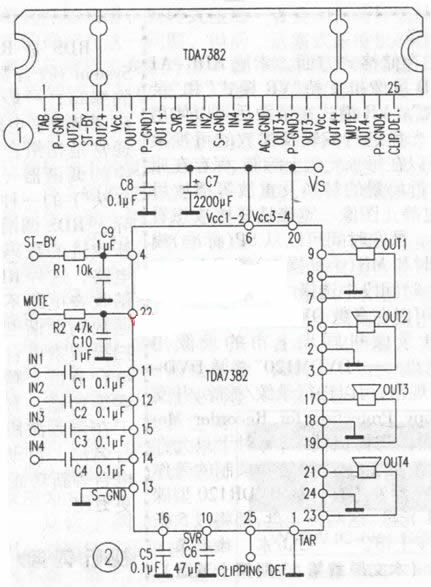

TDA7382是ST公司推出的一款新型甲乙类音频功率放大器，尤其适用于汽车收放机。 它采用25脚Flexiwatt25封装，引脚排列如图1。也不需要外部补偿和输出自举电容器，只用少量的阻容元件就可以组成如图2所示的低频功放电路。 电源电压最高不能超过18V，静态电流约150mA。C1—C4分别为脚IN1～IN4的输入电容，当其值均选0.1uF时，放大器低频截止频率为16Hz。④脚和22脚的功能分别是待机和静噪抑制(MUTE)，若不用，可分别连接到电源Vb。当④脚上电压降至1.5V的门限以下时，放大器关断。在④脚为低电平时，放大器待机电流仅约20uA。只要22脚上电压降低到1.5V的门限，放大器则处于静噪状态。⑩脚上的C6用作电源电压抑制(SVR)，25脚的功能是限幅检测。 TDA7382具有过热限制、接地开路、静电放电(ESD)和短路保护功能，最大峰值输出电流为4.5A，输出失调电压不超过100mV，总谐波失真THD典型值是0.04%，输出噪声电压CNO典型值是65uV，在Vs=14.4V、f=1kHz和THD=10%及RL=4Ω下，每个通道输出功率是22W。  |
