LM4702功放模块

发布时间:2011-8-15 10:38    发布者:ipolo
关键词: LM4702 , 功放

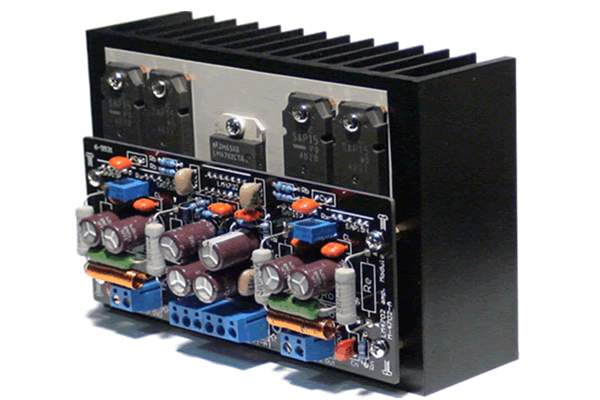

继著名的“序曲”(Overture)系列(包括LM1875,LM2876,LM3875,LM3876,LM3886,LM4766等芯片)之后,美国国家半导体公司(简称国半公司)于2006年9月宣布推出一款高性能的音频功率放大器驱动IC,型号是LM4702(图1)。



这是一个全新高性能音频芯片系列的首款产品,供电电压范围宽,还设有静音功能和多种保护功能,既适用于高级家用音响系统,也符合专业级音响设备的严格要求。

LM4702芯片实际上是一款适用于高供电电压的音频功放驱动IC,内含两组独立的音频放大及驱动部分,只要外接少量的元件,便可以组成高性能的音频功放。

LM4702可以驱动多个高功率分立晶体管或多对达林顿晶体管,适用于每声道可以提供25W 至 300W以上输出功率的系统,它的典型应用电路见图2。



在国半公司的主页上,可以下载到应用设计的资料(http://www.national.com/an/AN/AN-1490.pdf),这个电路在最佳工作状态时,总谐波失真及噪声(THD+N)只有0.0006%,设计者只要改变供电电压及相关的输出功率晶体管,便可调节放大器的输出功率。对于高电流及功率的应用来说,输出级可以采用多管并联的配置方式,而无需改变LM4702 驱动器的基本电路。

LM4702芯片设有先进的过热保护电路,若芯片温度达到150°C以上,便会启动保护电路。此外,这款驱动器也设有可抑制开关/切换噪声的静音功能,该功能启动时,可使放大器的输出降低至等同静态电流状态,这一功能可以方便地设计成功放的待机(Stand by)状态。
