在机电式开关中至少有一个动触点和一个静触点。当我们用手扳动、推动或是旋转开关的机构，就可以使动触点和静触点接通或者断开，达到接通或断开电路的目的。动触点和静触点的组合一般有 3 种： ① 动合（常开）触点，符号见图 6 （ a ）； ② 动断（常闭）触点，符号是图 6 （ b ）； ③ 动换（转换）触点，符号见图 6 （ c ）。一个最简单的开关只有一组触点，而复杂的开关就有好几组触点。
开关在电路图中的图形符号见图 7 。其中（ a ）表示一般手动开关；（ b ）表示按钮开关，带一个动断触点；（ c ）表示推拉式开关，带一组转换触点；图中把扳键画在触点下方表示推拉的动作；（ d ）表示旋转式开关，带 3 极同时动合的触点；（ e ）表示推拉式 1×6 波段开关；（ f ）表示旋转式 1×6 波段开关的符号。开关的文字符号用“ S ”，对控制开关、波段开关可以用“ SA ”，对按钮式开关可以用“ SB ”。
（ 2 ）接插件的符号

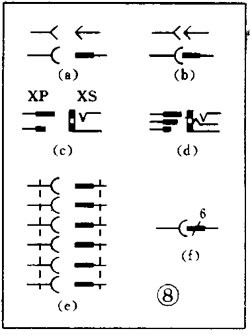

接插件的图形符号见图 8 。其中（ a ）表示一个插头和一个插座，（有两种表示方式）左边表示插座，右边表示插头。（ b ）表示一个已经插入插座的插头。（ c ）表示一个 2 极插头座，也称为 2 芯插头座。（ d ）表示一个 3 极插头座，也就是常用的 3 芯立体声耳机插头座。（ e ）表示一个 6 极插头座。为了简化也可以用图（ f ）表示，在符号上方标上数字 6 ，表示是 6 极。接插件的文字符号是 X 。为了区分，可以用“ XP ”表示插头，用“ XS ”表示插座。
