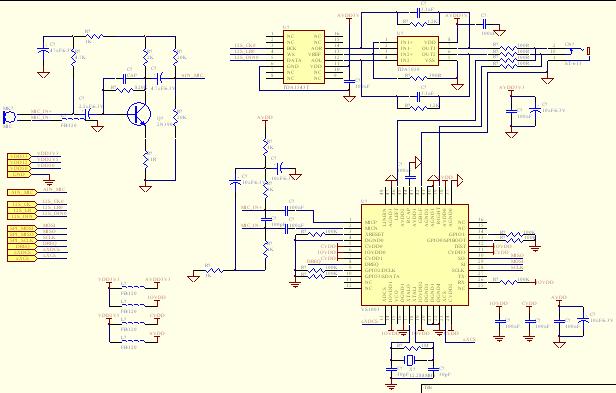

音频部分原理图(Protel99se) [复制链接]

阿南 (离线)
积分
224556
帖子
940
发表于 2009-12-28 20:07:03 |显示全部楼层
关键词: 音频 , 原理
Audio.rar (6.27 KB, 下载次数: 126)
阿南 (离线)
积分
224556
帖子
940
发表于 2009-12-29 09:36:51 |显示全部楼层
突然想起音量调节通过某种方式实现.
硬件还是软件?
可调电阻?
onemillion (离线)
积分
1
帖子
10
发表于 2009-12-29 10:23:38 |显示全部楼层
最好是2种方式都有。
wangkj (离线)
积分
57320
帖子
3129
发表于 2009-12-29 11:07:38 |显示全部楼层

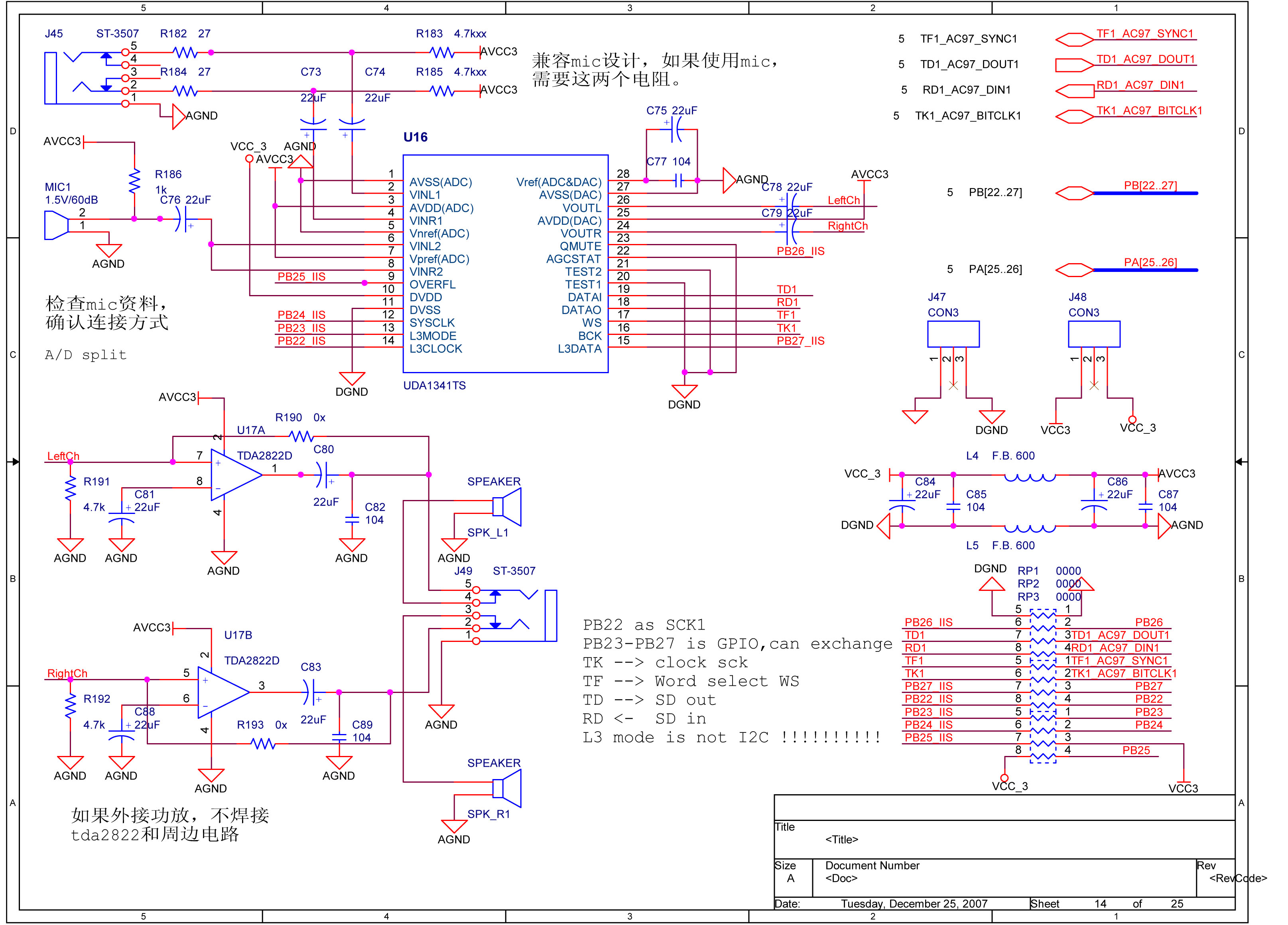

我的9200板子的音频部分,没有调试,给大家参考一下。
allegro的格式,如果需要,给我要原图。
06_Audio _ PAGE6_UDA1341TS.jpg

06_Audio _ PAGE6_UDA1341TS.pdf

28.32 KB, 下载次数: 36, 下载积分: 积分 -1

qq:1248780
email:1248780@qq.com
VGA 显示卡 arm单片机 显卡 cortex-m0 fpga 烧写器 开发板

http://item.taobao.com/item.htm?id=7801503020
onemillion (离线)
积分
1
帖子
10
发表于 2009-12-29 11:16:23 |显示全部楼层
楼主的MIC没加电源
阿南 (离线)
积分
224556
帖子
940
发表于 2009-12-29 15:36:43 |显示全部楼层
楼上兄弟能否详细指出,谢谢
忘情天书 (离线)
积分
38025
帖子
1742
发表于 2010-1-9 17:56:05 |显示全部楼层
是不是和我这个菜鸟一样,认为放大三极管没接电源。
阿南简单说说原理过程撒
忘情天书 (离线)
积分
38025
帖子
1742
发表于 2010-1-9 18:04:16 |显示全部楼层
会计的图容易懂点,tda2822d是个放大器吧?呵呵,没三极管的含量高,但是效果可能好!
阿南 (离线)
积分
224556
帖子
940
发表于 2010-1-11 10:33:25 |显示全部楼层
那个三极管放大电路是飞船大侠设计的,当时给我们时是有电源的,俺画图是给忘丢掉了,现在给补上.还是人多眼睛多,脑袋多呀
忘情天书 (离线)
积分
38025
帖子
1742
发表于 2010-1-12 10:49:15 |显示全部楼层
补上再重新放上去啊
阿南 (离线)
积分
224556
帖子
940
发表于 2010-1-12 11:22:46 |显示全部楼层
等俺把PCB封装做好一起放上,不要着急不要着急
jlm (离线)
积分
26
帖子
5
发表于 2010-11-16 22:21:32 |显示全部楼层
好资料啊
jlm (离线)
积分
26
帖子
5
发表于 2010-11-16 22:22:31 |显示全部楼层
好资料啊
baxk (离线)
积分
72
帖子
37
发表于 2010-12-19 09:39:26 |显示全部楼层
好资料啊
cleng (离线)
积分
2
帖子
16
发表于 2010-12-20 00:35:05 |显示全部楼层
看到我头晕了
zhengaoyuan (离线)
积分
736
帖子
39
发表于 2011-1-5 13:16:37 |显示全部楼层
xiexie
长云科技 (离线)
积分
12
帖子
7
发表于 2011-3-6 00:18:48 |显示全部楼层
好资料啊
andykim (离线)
积分
12
帖子
38
发表于 2011-3-30 16:55:01 |显示全部楼层
不错,学习
wankle (离线)
积分
6
帖子
14
发表于 2011-4-6 08:40:29 |显示全部楼层
调音量用软件加按键很好嘛
srxz (离线)
积分
31
帖子
283
发表于 2011-4-10 08:23:36 |显示全部楼层
要沉稳
