【疯壳·嵌入式教程6】手把手教你做平板电脑-音频驱动实验教程

Linda-x

音频驱动实验教程

——疯壳·嵌入式平板开发


   图1
    如上图是音频模块 codec 和 cpu 连接框图，主要由三部分组成：
    I2C 总线 - cpu 通过它实现对 Codec 寄存器数据的读写。
    I2S 总线 - 实现音频数据在 CPU 和 Codec 间的通信。
    HP_DEC - 实现检测是否有 HeadSet 设备插入。

    第二节 linux workqueue 工作原理
    音频子系统的源代码中用到了一个概念：workqueue。对于不了解的朋友，读代码可能会引起疑惑，所以这里做一个简单介绍。Linux 中的 Workqueue 机制就是为了简化内核线程的创建，只是通过调用 workqueue 的接口就能创建内核线程；并且可以根据当前系统 CPU 的个数创建线程的数量，使得线程处理的事务能够并行化；workqueue 是内核中实现简单而有效的机制，它显然简化了内核 Daemon 的创建，方便了用户的编程。工作队列（workqueue） 是另外一种将工作推后执行的形式。它把工作推后，交由一个内核线程去执行，也就是说，   这个下半部分可以在进程上下文中执行。最重要的就是工作队列允许被重新调度甚至是睡眠。  举个栗子：



    代码1

    第三节 电路原理图介绍
    下图来源于文档 3128_sdk_a02_20170325.pdf 中第 18 页。
    图一、绿色框中是 codec 芯片自己检测是否有 HeadSet 设备插入的电路原理图，它是通过 HP_HOOK（HP_HOOK 和 HP_DEC 是连在一条线上）与 cpu 的 ADC_IN0 连接，这个有点类似于 AD 按键检测的功能；音频 Codec 模块是数据与控制分开的，所以有 I2c 来控制 Codec 的寄存器的读写，数据通过 I2s 总线进行传输。


    图2

    第四节 音频驱动代码结构


    代码2

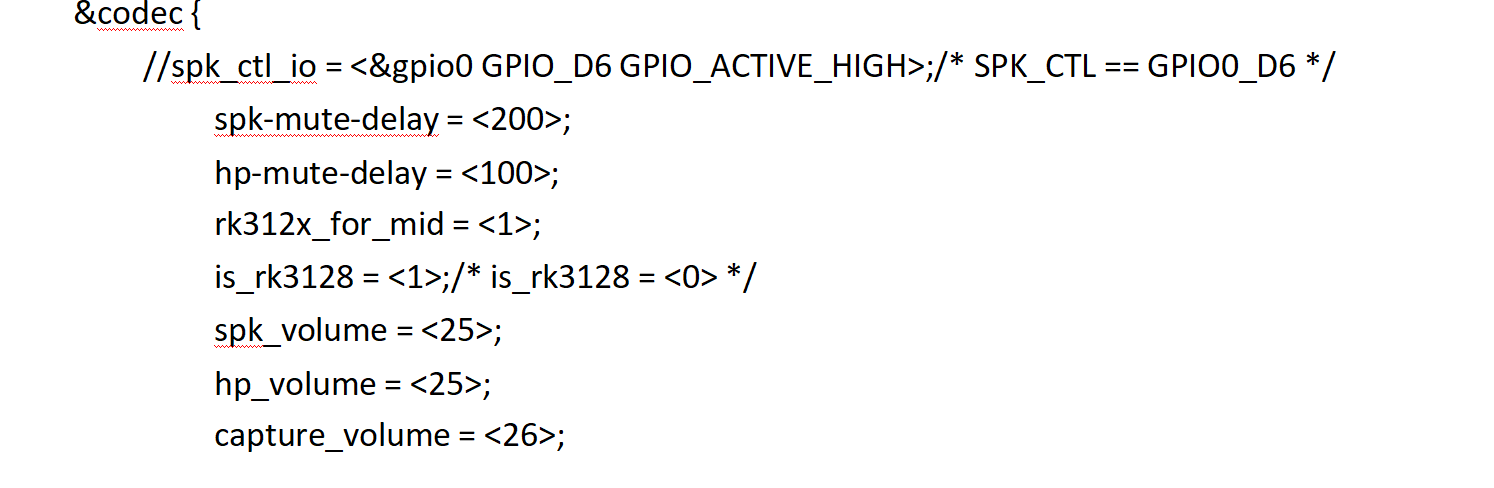

    第五节 dts 文件讲解




    代码3

    HeadSet 配置文件


    代码4

    I2c 配置文件


    代码5
    I2s 配置文件
    rockchip-rt3224 {




    代码6

    第六节 实验代码
    1.HeadSet 检测
    原理类似于一个 ad 按键的功能。
    注意：这里如果要测试这个功能必须在 codec 中设置一个值：
    codec_hp_det = <0>; ===> codec_hp_det = <1>;
    增加两条测试信息到如下代码中。


    代码7
    耳机检测状态的调试：
    cat sys/class/switch/h2w/state 0：无耳机插入
    1：带Mic 耳机插入(四段耳机)
    2：不带 Mic 耳机插入(三段耳机)
    2.测试命令        amix
    用 amix 命令来调节音量
    amix 11 0
    amix 11 120



完整配套资料和对应开源套件地址：http://www.fengke.club

如需定制开发，请通过官网“疯壳”网页底部的“联系我们”进行联系

文件下载请点击： 6、音频驱动实验教程.pdf (507.76 KB)
