AnalogicTech推出超高精度限流IC AAT4616

2011年06月29日 16:06    Liming
关键词: AT4616

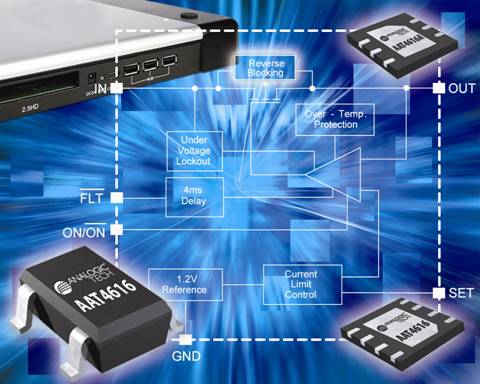

专门面向消费、工业和通信市场提供电源创新解决方案的模拟半导体公司研诺逻辑科技(Advanced Analogic Technologies,AnalogicTech™),今天宣布推出AAT4616 智能开关(SmartSwitch™)系列,该系列为专门针对高端负载开关应用而设计的完全可调、低导通阻抗(RDS(ON))、超高精度限流P沟道MOSFET电源开关。AAT4616系列的限流精度高达+/-5%,系统设计人员因此得以减小在通常情况下所需保证的系统设计余裕,从而让高清电视(HDTV)、机顶盒平板电脑等产品能够最大限度地提高USB或其它电源轨及总线的电源使用率。


AnalogicTech公司战略营销总监Roger Smullen表示:“我们的前几代负载开关系列产品在小尺寸单芯片解决方案中集成了许多分立式功能。随着AAT4616系列的推出,我们可提供具备相同高性能,同时又增加了超高精度限流能力的全集成式解决方案。不论我们的客户是制造高清电视、平板电脑、机顶盒还是3G/4G USB数据卡,他们都必须不断提升产品的性能与效率,并减小其尺寸与成本,而AAT4616产品即能够帮助他们实现这些目标。


AAT4616系列在现有限流器件系列中增添了超高精度(+/- 5%)的AAT4616和高精度(+/- 10%)的AAT4616A,拓宽了AnalogicTech的集成式负载开关系列产品组合。而且,系统设计人员还能够从一系列广泛的选项中选择出最适合自己终端产品的器件,这些选项包括:有源 hi/lo激活、故障标识/无故障标识、限流电阻设定、精度,以及多种封装选择等等。AAT4616系列所拥有的这些广泛全面的选项和优势可为设计人员提供最大的灵活性,帮助他们满足全方位的产品设计要求。

此外,AAT4616系列还整合了多种保护功能,比如反向阻断、过热关断、短路保护和快速瞬态响应,以确保系统安全工作。最后,AAT4616系列备有SOT23-5封装,其引脚与前代 AAT4610 及 AAT4614器件兼容,因此只需简单替换即可实现现有终端产品向更高性能限流IC的升级。

AAT4616系列产品每 1万片批量单价为0.82美元。欲了解其它批量订购价格,请联系AnalogicTech 或其分销商。AAT4616与AAT4616A目前已开始付运。

主要特性:


·输入电压范围:2.4V 到 5.5V
·可编程过流限制设置
o300mA 到 1.6A
·750mA时,限流精度达+/-5 % (AAT4616)
·750mA时,限流精度达+/-10% (AAT4616A)
·快速瞬态响应:
o 短路响应仅需2μs
·低静态电流
o启用时典型值为10μA
o关断时最大值为1μA
·典型导通阻抗RDS(ON)为130mΩ
·欠压锁定(UVLO)
·禁用期间反向阻断
·启动时4ms 故障屏蔽(电容性负载)
·故障标识开漏输出(仅限于TDFN22-6 和 TDFN22-8 封装)
·有源Hi/Lo激活选项
·过热保护
·SOT23-5 与 TDFN22-8 封装 (AAT4616)
·TDFN22-6 封装 (AAT4616A)
·温度范围:-40°C 到 +85°C
