红外自动水龙头控制器(555、LM567、SP110)
发布时间：2011-6-23 10:02
发布者：circuit_share

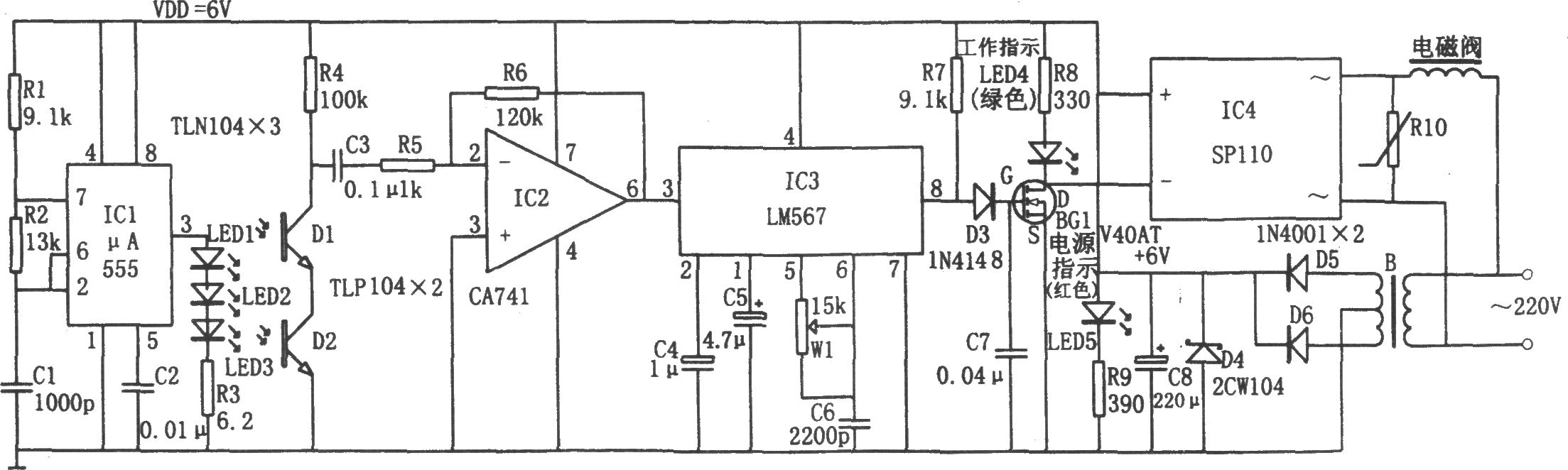

 如图所示为红外自动水龙头控制器电路。该控制电路包括发射电路和接收译码控制电路两部分。其中发射电路由多谐振荡器和红外发射二极管组成；接收电路包括红外接收管D1与D2、运算放大器IC2(CA741)、音频译码器IC3(LM567)交流固态继电器IC4(SP110)、电源电路等组成。 发射电路中，多谐振荡器由IC1(555)和R1、R2、C1等组成，其振荡频率为f=1.44／(R1 2R2)C1，图中所示参数对应的频率约为40kHz。振荡输出信号驱动TLN104型的LED1～LED3工作，从而产生红外脉冲调制波。 接收电路中红外接收头D1、D2与发射电路中的发射管相匹配，也采用TLN104型。红外脉冲调制波经D1、D2接收后被转换成电信号，再经IC2放大后加至IC3音频译码器，若调节电位器W1，使IC3的中心频率fo=1/1.1Rw1C6与红外调制频率40kHz一致，则IC3⑧脚输出低电平，使BG1管截止，继电器IC4因无控制信号触发而无交流输出。当有人洗手将红外光束遮挡时，相应D1、D2因接收不到光信号而不进行光电转换，从而使LM567因无信号输入而在⑧脚输出高电平，使BG1管导通，IC4因在控制端有跳变的脉冲(约2～6V)信号触发，其交流电压被接通，从而使水龙头的电磁阀自动开启、放水；当人手离开时，红外光又照射到接收头上，LM567又输出低电平，使BG1管截止，IC4的交流输出断开，实现自动关水。 本电路通过光电控制水龙头，从而实现节约用水。 |
