高灵敏无线话筒电路
发布时间：2011-6-17 10:30
发布者：circuit_share
关键词：
无线话筒

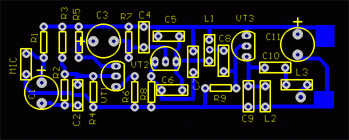

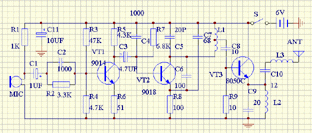

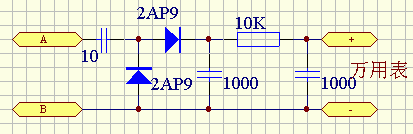

 元器件选择与制作 VT1可用9014,VT2用9018,要求放大倍数要大于80;VT3选用8050C或者3DG12C,要求放大倍数要大于50。 C1、C3、C11采用电解电容,C4~C10为瓷片电容,电阻采用碳膜电阻,L1~L3用直径为0.4mm的漆包线在圆珠笔芯上绕6匝,然后脱胎取下即可。L1应在3杂处抽头,L2与L3在印刷电路板上应互相呈垂直状态排列。天线最好采用拉杆天线,也可以采用800毫米长的塑料软线代替。 印刷电路板图如下图(点击可以放大),注意:印刷电路板上没有设有开关S,需另外接  电路安装好以后要进行调试,调试可以分三步进行: 1、调整各级工作点:调电阻R3使VT1的集电极电压为1.5V(或集电极电流为1毫安左右);调整电阻R7使VT2的集电极电流为4到6毫安左右,此时用镊子触碰VT2的集电极,此电流应有明显变化,说明高频振荡器工作正常。VT3的工作点不用调试。 2、频率调整:打开调频收音机,在88~108Mhz范围内搜索本机信号。如两机频率对准,收音机里会产生剧烈的啸叫声,此点应避开当地的调频广播电台所使用的频率,避开方法是用小螺丝刀拨动线圈L1的匝距。 3、发射场强调试:先自制一个简单的场强仪,电路如下图。将场强仪的A、B两点分别接无线话筒的天线端和地端,微调无线话筒的L2和L3的匝距,使场强仪的万用表读数最大即可。场强仪万用表应置于直流10V或50V档。 调整好的电路即可投入使用。  |
