TDA2030功放电路图

2009年12月21日 10:12    我爱电路图
关键词: 电路图

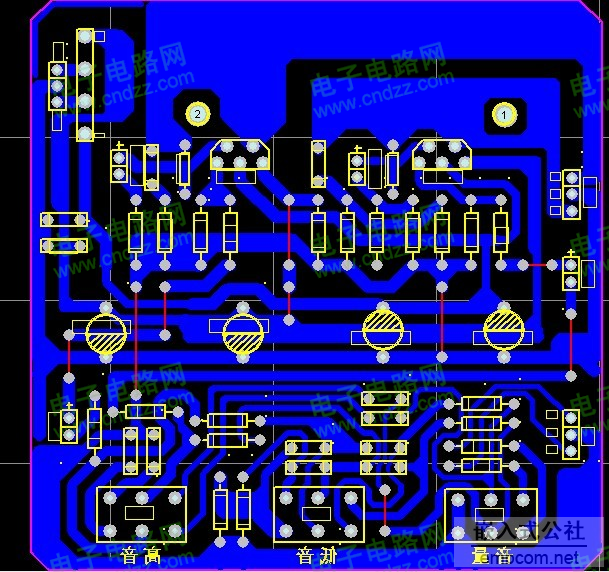

TDA2030是德律风根生产的音频功放电路,采用V型5脚单列直插式塑料封装结构。如图所示,按引脚的形状引可分为H型和V型。该集成电路广泛应用于汽车立体声收录音机、中功率音响设备,具有体积小、输出功率大、失真小等特点。并具有内部保护电路。意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产,虽然其内部电路略有差异,但引出脚位置及功能均相同,可以互换。



电路特点:
  [1].外接元件非常少。
  [2].输出功率大,Po=18W(RL=4Ω)。
  [3].采用超小型封装(TO-220),可提高组装密度。
  [4].开机冲击极小。
  [5].内含各种保护电路,因此工作安全可靠。主要保护电路有:短路保护、热保护、地线偶然开路、电源极性反接(Vsmax=12V)以及负载泄放电压反冲等。
  [6].TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率,THD≤0.1%。无疑,用它来做电脑有源音箱的功率放大部分或小型功放再合适不过了。

引脚情况:
  1脚是正相输入端
  2脚是反向输入端
  3脚是负电源输入端
  4脚是功率输出端
  5脚是正电源输入端。

注意事项:
  [1].TDA2030具有负载泄放电压反冲保护电路,如果电源电压峰值电压40V的话,那么在5脚与电源之间必须插入LC滤波器,以保证5脚上的脉冲串维持在规定的幅度内。
  [2].热保护:限热保护有以下优点,能够容易承受输出的过载(甚至是长时间的),或者环境温度超过时均起保护作用。
  [3].与普通电路相比较,散热片可以有更小的安全系数。万一结温超过时,也不会对器件有所损害,如果发生这种情况,Po=(当然还有Ptot)和Io就被减少。
  [4].印刷电路板设计时必须较好的考虑地线与输出的去耦,因为这些线路有大的电流通过。
  [5].装配时散热片与之间不需要绝缘,引线长度应尽可能短,焊接温度不得超过260℃,12秒。
  [6].虽然TDA2030所需的元件很少,但所选的元件必须是品质有保障的元件。
欢迎分享本文,转载请保留出处:http://www.eechina.com/thread-6708-1-1.html     【打印本页】
luokaiyong 发表于 2011-11-12 23:22:08
没有原理图啊
WHG168 发表于 2012-2-26 23:01:11
没有参数的空图
lmx88 发表于 2012-3-18 13:57:24
谢谢!
JZS 发表于 2012-7-28 07:56:16
我都想要原理图啊
