声控LED变色彩灯电路

2009年12月18日 16:12    我爱电路图
关键词: LED , 变色 , 彩灯 , 电路 , 声控
本例介绍的声控,能够随着音乐节奏频频跑动和变换颜色(可显示3种色彩),可用于居室装饰或作为音频指示器。



电路工作原理

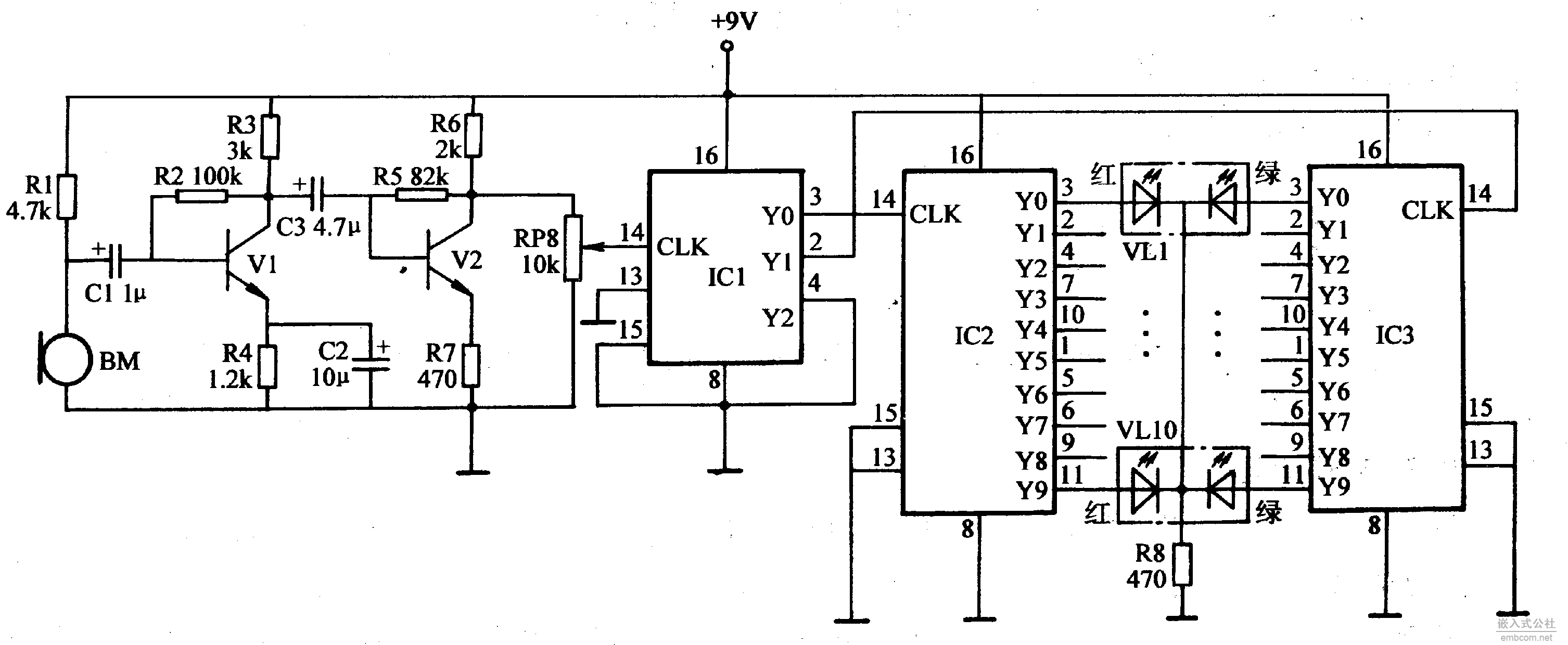

该声控LED变色彩灯由音频放大电路和LED驱动控制电路组成,如图:
音频放大电路由传声器BM、晶体管Vl、V2、电阻器Rl-R6、电容器Cl-C3和音量电位器RP组成。

LED驱动控制电路由计数/分配器集成电路ICl-IC3、双色发光二极管VLl。VLlO和电阻器R8组成。

传感器BM拾取的声音信号经Vl、V2两级放大后,加至ICl的14脚 (CP端)作为计数时钟脉冲,IC1的3脚 (Y0端)、2脚(Yl端)的输出信号分配给IC2和1C3作为计数信号,4脚 (Y2端)的输出信号反馈至15脚 (复位端)作为复位信号。

IC2和1C3的输出端 (YO-Y9端)之间接有双色发光二极管VLl-VLlO,当IC2和1C3的某对输出端同时输出高电平时,两端外接的发光二极管将显示橙色,否则显示红色或绿色。

例如,当IC2的YO端和lC3的YO端均输出高电平时,双色发光二极管VLl内部的红色发光二极管和绿色发光二极管同时点亮,经混色后发出橙色光;若IC2的YO端输出高电平,而IC3的YO端输出低电平,则VLl内部的红色发光二极管点亮,绿色发光二极管不亮,VLl发出红色光;若IC2的YO端输出低电平,而IC3的YO端输出高电平,则VLl内部的红色发光二极管不亮,绿色发光二极管点亮,VLl发出绿色光。其余各组发光二极管的工作原理与VLl相同。

限于篇幅,该电路仅画出VLl和VLlO,VU-VL9未画出。LED显示电路也仅画出一组,制作时可根据实际需要来适当增加LED发光二极管的列数及数目。

调整RP的阻值,可以调整输入到lCl的14脚电平的高低,从而改变LED的显示效果。


元器件选择

Rl-R7选用1/4W或1/8W碳膜电阻器;R8选用5W的线绕电阻器。

RP选用普通合成膜电位器或可变电阻器。

Cl-C3均选用耐压值为25V的铝电解电容器

VLl-VLlO均选用φ8-φ5mm的三端双色发光二极管,也可以用一只红色发光二极管和一只绿色发光二极管串联 (负极相接) 使用。

Vl和V2均选用S9014或3DGg014型硅NPN晶体管。

ICl-IC3均选用CD4017型十进制计数/脉冲分配器集成电路。

BM选用微型驻极体传声器。

电源可使用9V直流稳压电源
