555构成的广告装饰灯控制器
发布时间：2011-5-18 10:09
发布者：circuit_share

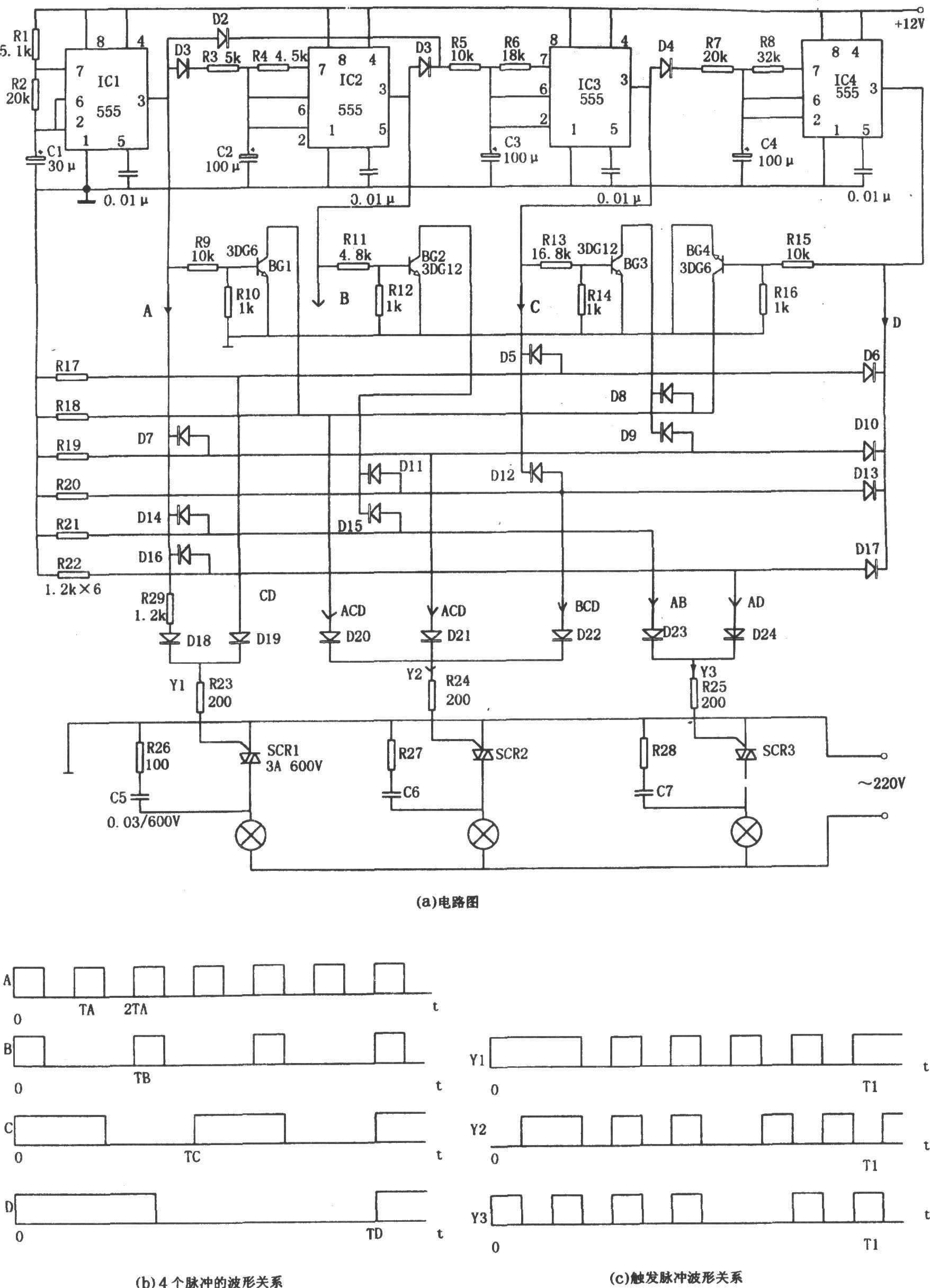

 如图所示为广告装饰灯控制电路。该控制器由脉冲产生器、分频器、矩阵电路和可控硅控制电路组成。 IC1和R1、R2、C1等组成多谐振荡器，其振荡频率为f=1.44／(R1 2R2 C1，图示参数对应约为4Hz。IC2和R3、R4、C2等组成的触发电路实现对IC1输出的方波A的二分频，如图(b)中的B所示。IC3和R5、R6、C3等组成的触发电路实现对IC1输出的方波A的三分频，如图(b)中的C所示。IC4和R7、R8、C4等组成的触发电路实现对IC1输出的方波A的六分频，如图(b)中的D所示。 矩阵电路将A、B、C、D四种不同波形按一定的逻辑关系进行组合，得到三种组合的变化状态，相应矩阵电路的逻辑关系为：Y1=A CD，Y2=ABC ACD BCD，Y3=AB AD，且Y1、Y2、Y3之间的波形关系如图(c)所示。用Y1、Y2、Y3三组脉冲去触发双向可控硅SCR1、SCR2、SCR3，就可使三组彩灯工作。把三组彩灯进行不同的组合，就得到花样众多的装饰图形或广告字形。若改变矩阵的逻辑组合，还会得到更多的变化形式。 本控制器可实现对三组彩灯进行控制，进而实现三种组合的各种变化状态，因而可用于灯光装饰的场合。 |
